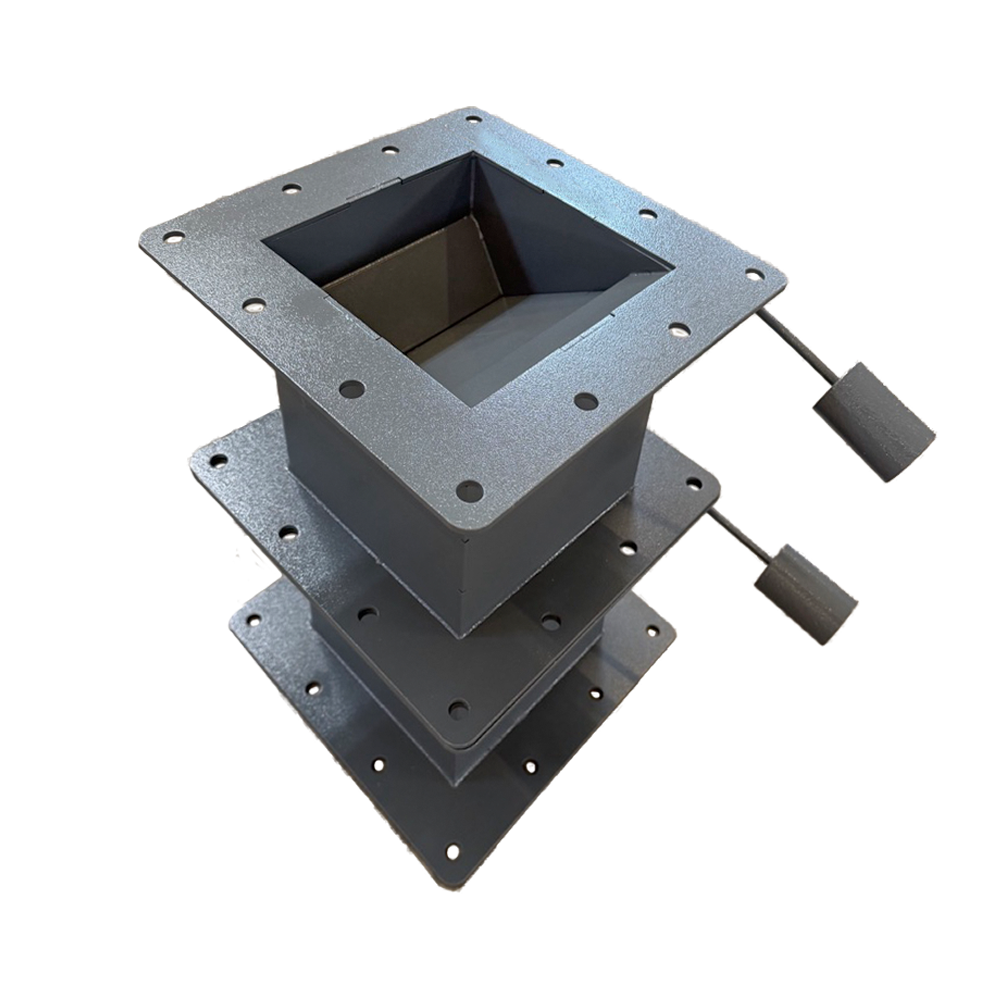

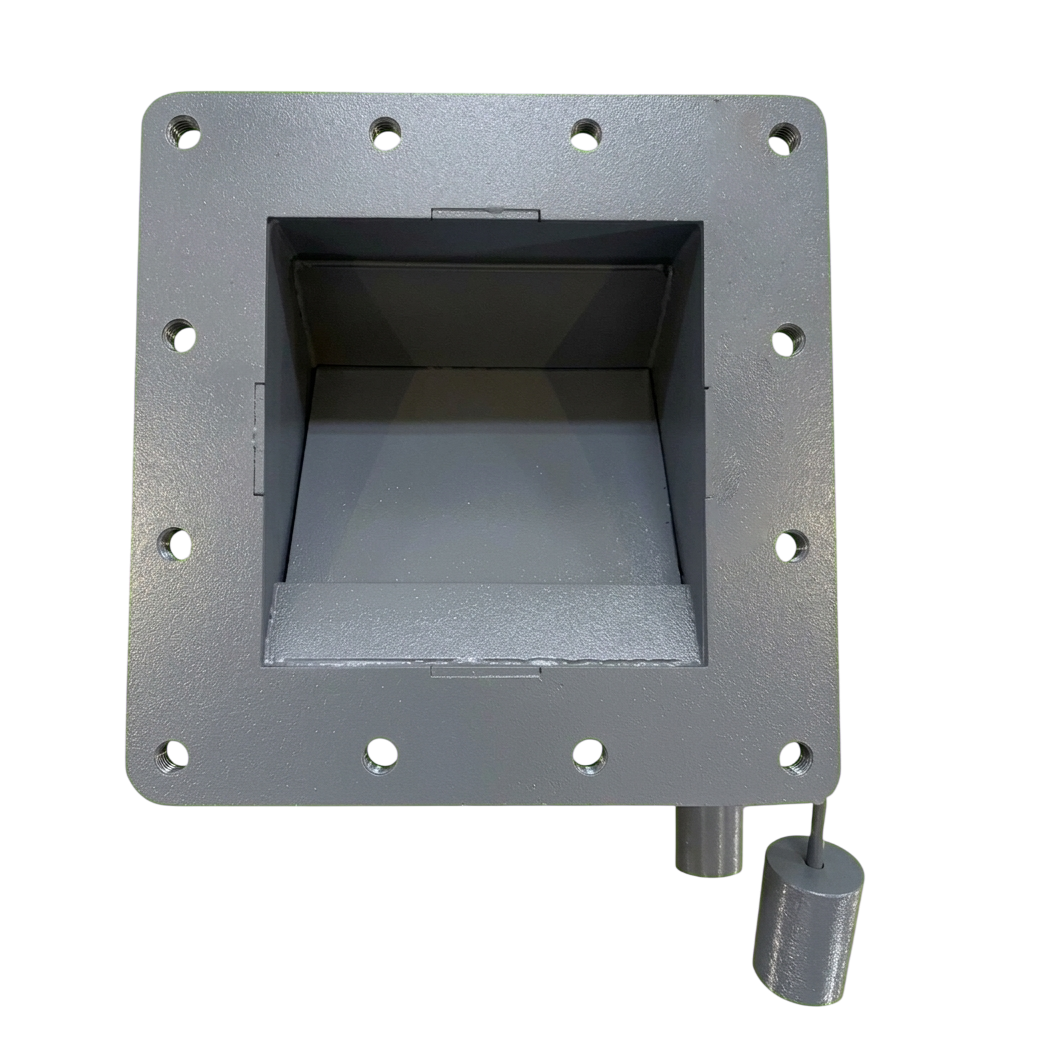

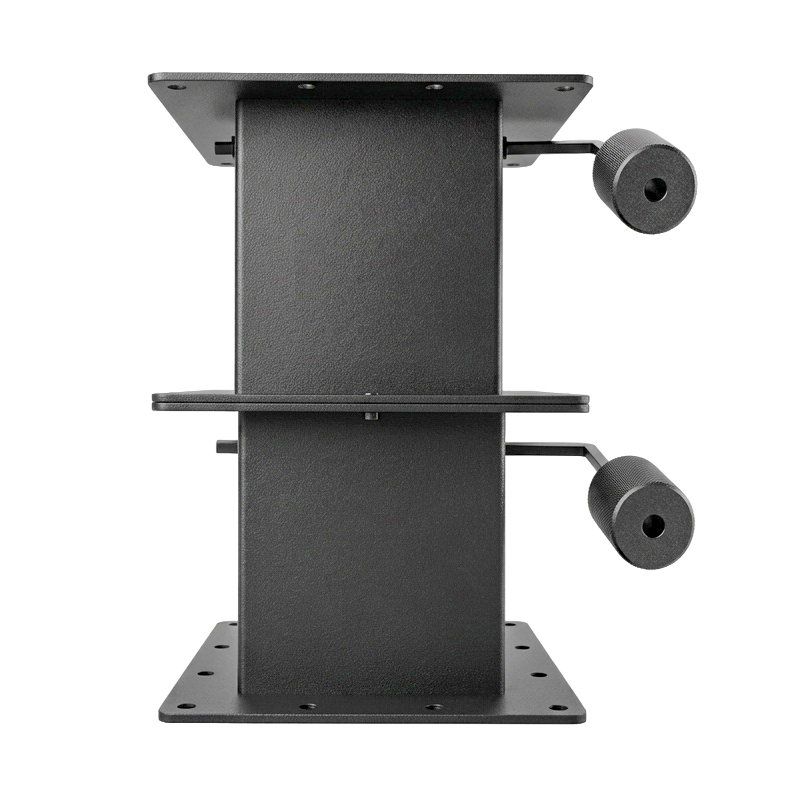

Затвор двойной-мигалка

Затвор двойной-мигалка — это пылевыгружное устройство, которое применяется для автоматической выгрузки накопившейся пыли и других сыпучих материалов из накопительных бункеров рукавных и картриджных фильтров, циклонов и других емкостей. Двойная мигалка отличается от одинарной наличием двух отсеков, что позволяет обеспечивать герметичность бункера и производить разгрузку без остановки работы оборудования.

Принцип работы

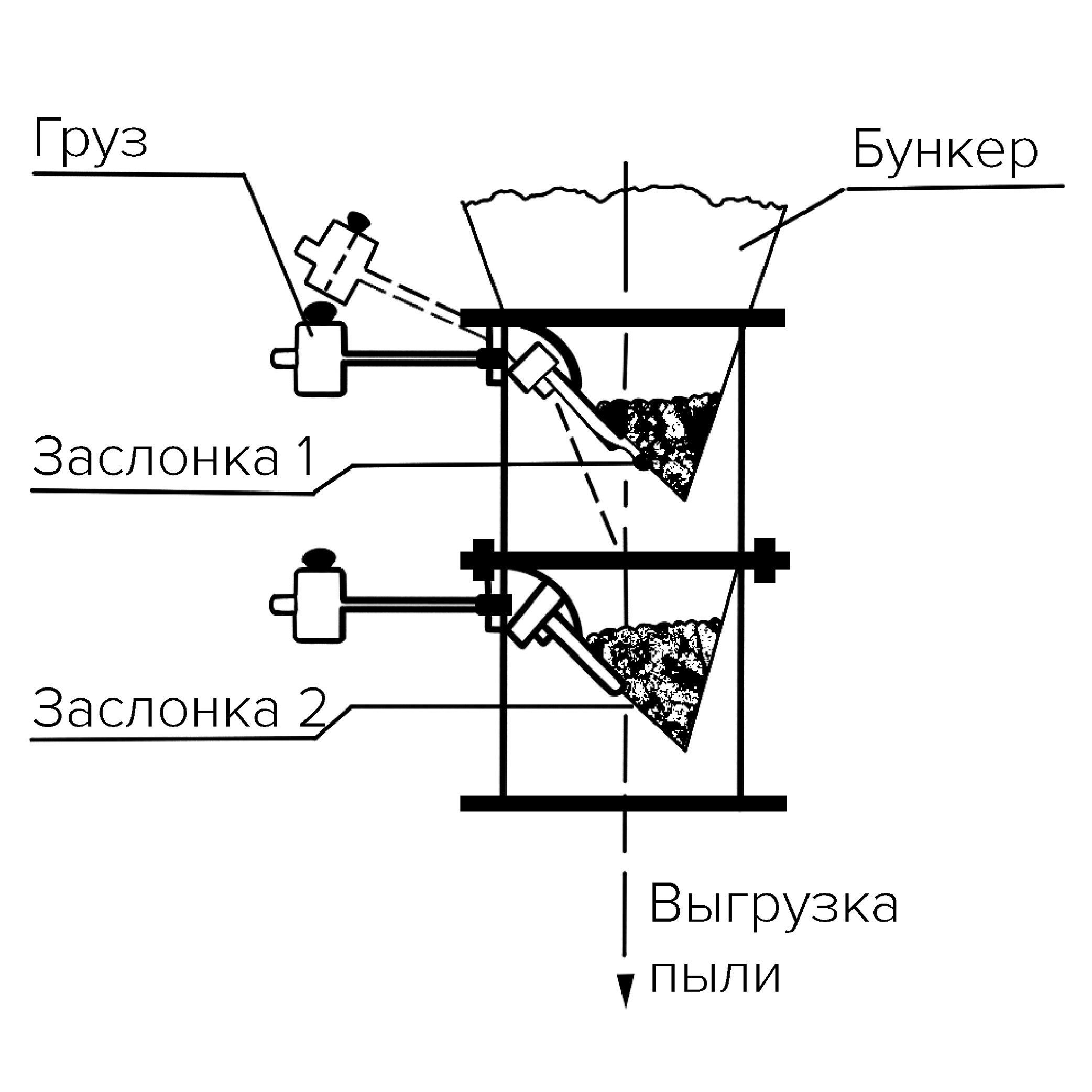

Принцип работы основан на давлении веса продукта на устройство. Пыль из бункера поступает в первый отсек. Когда масса скопившейся пыли на первой заслонке превышает массу её противовеса, заслонка открывается, и пыль попадает на вторую заслонку. При этом первая заслонка закрывается благодаря противовесу. Противовесом служит рычаг с грузом, который обеспечивает автоматическое срабатывание. Расположение противовеса на рычаге второй заслонки устанавливается так, чтобы её открытие происходило только после закрытия первой заслонки. Это необходимо, так как вторая заслонка работает с меньшей частотой, чем первая. Такая последовательность действий исключает подсос воздуха. Устройство работает только под разряжением. Предел разряжения — не более 6 кПа. Удельный вес пыли должен быть от 0,2 кг/дм³ и выше.
