Фильтровальные элементы

Варианты исполнения фильтровальных элементов

Картриджные	Накопительно-механические	Рукавные



Компания «ЕвроЛюкс Групп» запустила современную производственную линию фильтровальных патронных элементов высшего уровня, способную выпускать до 15 000 картриджей в год. Наши фильтры подходят как для собственных фильтровентиляционных установок, так и для систем других мировых производителей — Kemper, Donaldson, Teka и др.

Производство оснащено высокотехнологичным оборудованием и создано в рамках программы импортозамещения, что гарантирует российским предприятиям надежные и доступные решения взамен зарубежных поставок.

Фильтровальные картриджи компании изготавливаются с применением инновационной мембраны ePTFE, которая эффективно задерживает частицы до 0,1 мкм, сохраняя свободный поток воздуха и низкое сопротивление. Такие фильтры легко очищаются, не забиваются и обеспечивают стабильную работу оборудования на протяжении длительного времени.

При этом компания готова выпускать картриджи-патроны под индивидуальные задачи заказчиков, предлагая продукцию, соответствующую высочайшим стандартам качества.

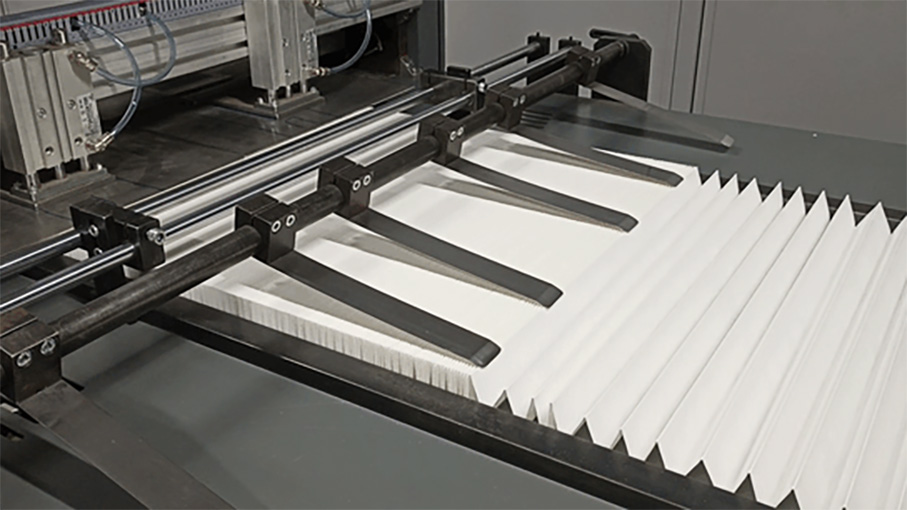

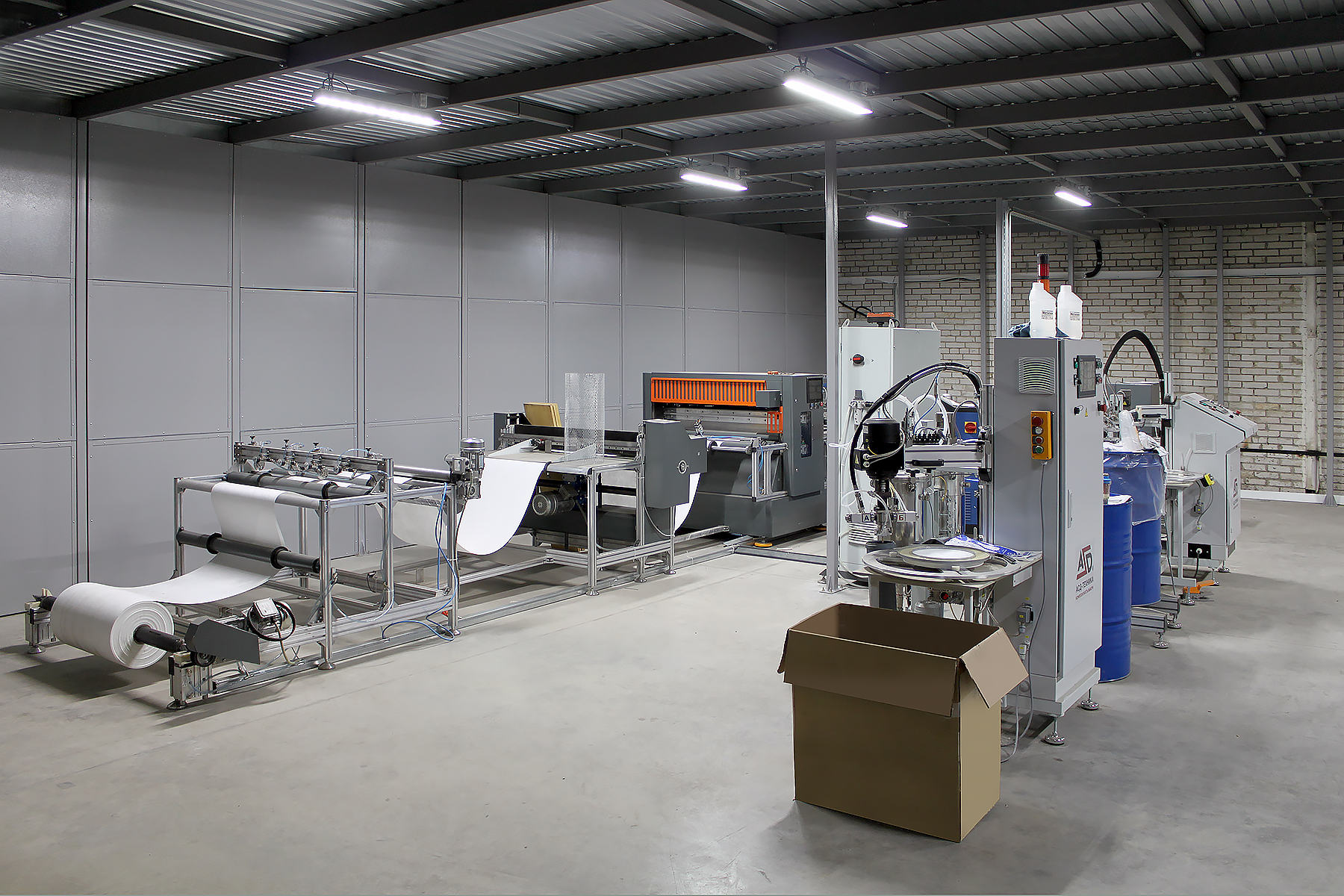

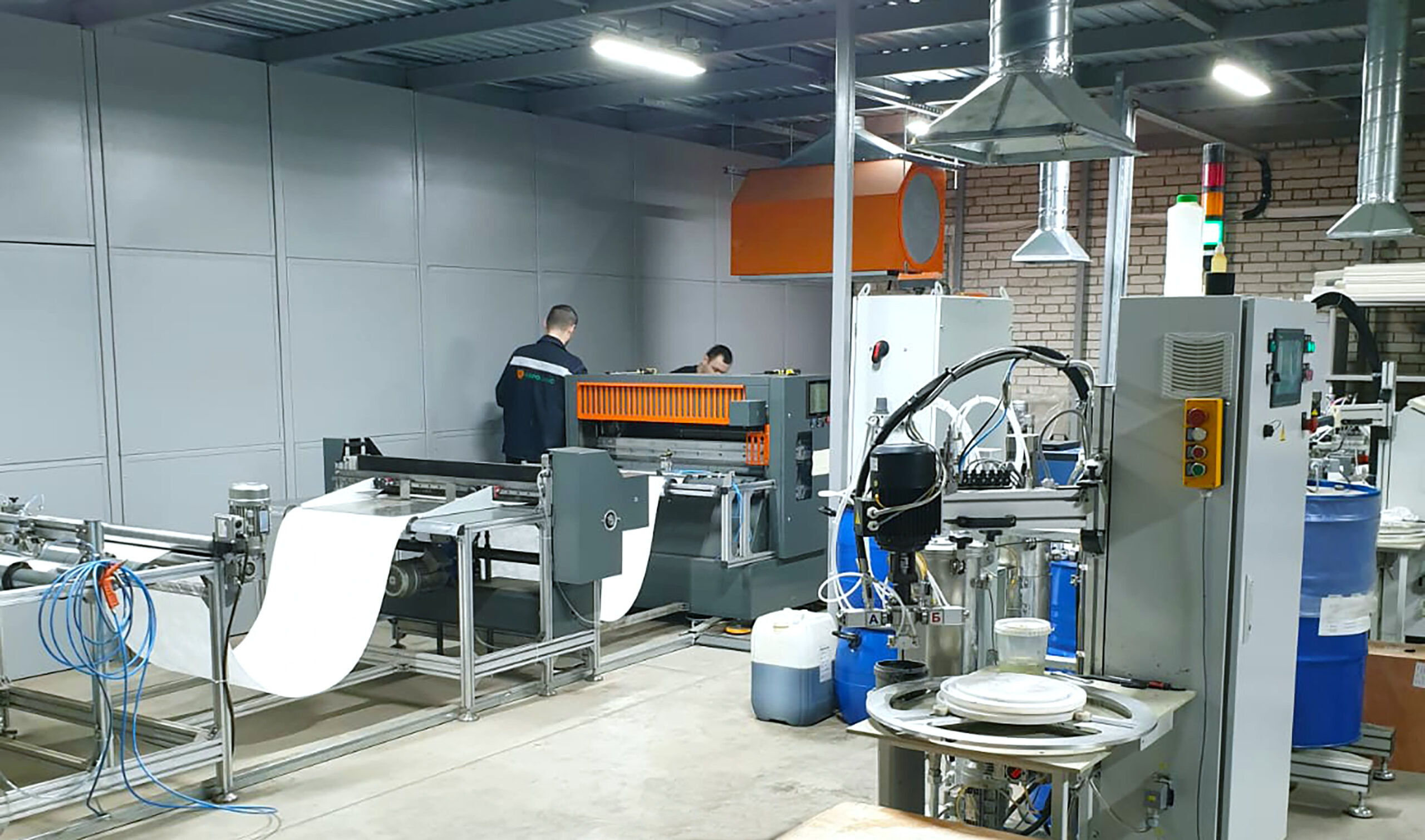

Фото производства фильтровальных элементов

Компания «ЕвроЛюкс Групп» выпускает фильтровальные элементы (картриджи) ELG, в основе которых лежит принцип поверхностной фильтрации, благодаря чему изделие легко очищается и долго не требует замены. На поверхность фильтра ELG наносится уникальная экспандированная тефлоновая мембрана повышенной эффективности ePTFE. Она содержит большое число пор, через которые легко проникает воздух, а мелкие частицы (до 0,1 мкм) загрязняющих веществ задерживаются. Сопротивление фильтроэлемента остаётся низким, он не «забивается», разряжение на агрегатах не падает, фильтрующие свойства сохраняются на долгий срок.

Фильтры ELG успешно применяются в следующих процессах:

• сварка, резка, обработка металла и т. п.;
• термообработка металла (лазерная, плазменная резка);
• пайка и лужение;
• образование пыли при зачистных и абразивных работах;
• образование легковоспламеняемых и взрывоопасных видов пыли в различных процессах.

Сравнение эффективности поверхностной (мембрана ePTFE) и внутренней фильтрации (напыление PTFE):

Фильтр-патроны ELG обладают уникальной системой регенерации (самоочистки). Внутри каждого фильтровального элемента находится ротационное (крутящееся) перфорированное сопло на рамке, запатентованное в ООО «ЕвроЛюкс Групп». Накопление пыли контролируется датчиком перепада давления. При достижении установленного предела подаётся импульс сжатого воздуха (5-6 бар) из встроенного ресивера. Сопла распределяют его равномерно по всей длине, что предохраняет структуру фильтра от повреждений. Пыль стряхивается в пылесборник, а очищенный воздух выбрасывается наружу или в вентиляционную систему.











Принцип работы ротационного сопла производства «ЕвроЛюкс Групп»



















Компания «ЕвроЛюкс Групп» выпускает фильтровальные элементы разных видов, типов, размеров и модификаций. Они так же имеют разные присоединительные фланцы, подходят ко многим видам оборудования, даже уже снятого с производства. Возможны антистатическое и огнеупорное исполнения.

Фильтры «ЕвроЛюкс Групп» эффективны в очистке вредных веществ, возникающих в процессе металлообработки, в частности, сварочных работах. Список опасных элементов можно посмотреть в таблице.

Предельно допустимые концентрации (ПДК)

Таблица предельно допустимые концентрации (ПДК) сварочного аэрозоля в воздухе рабочей зоны

Вещество	ПДК мг/м³		Класс опасности
	Максимально разовая	Среднесменная
Алюминий (Al) и его сплавы, оксид алюминия (Al₂O₃)	6	2,0	4
Борная кислота (BH₃O₃)	10,0	–	3
Бора оксид (B₂O₃)	5,0	–	3
Ванадия (V) оксид (V₂O₅), дым	0,1	–	1
Ванадия (III) оксид (V₂O₃), пыль	0,5	–	2
Вольфрам (W)	–	–	4
Железо (Fe)	–	–	4
Железа оксид (Fe₂O₃)	6,0	–	4
Кадмий (Cd) и его неорганические соединения	0,05	0,01	1
Кальция оксид (CaO)	1,0	–	2
Кобальт (Co), оксид кобальта (Co₃O₄)	0,05	–	1
Кремния диоксид аморфный (SiO₂) в смеси с оксидами марганца	3,0	1	3
Магния оксид (MgO)	4,0	–	4
Марганец (до 20%)	0,6	0,2	2
Марганец (20-30%)	0,3	0,1	2
Медь (Cu)	1,0	–	2
Молибден (Mo)	3,0	–	3
Никель, его оксиды	0,05	–	1
Свинец (Pb) и его неорганические соединения	–	–	1
Титан (Ti), диоксид титана (TiO₂)	10,0	–	4
Хрома (III) оксид (Cr₂O₃)	3,0	–	3
Хрома (VI) оксид (CrO₃)	0,03	–	1
Цинка оксид (ZnO)	1,5	–	2
Цирконий (Zr)	6,0	–	3
Циркония диоксид (ZrO₂)	–	–	4
Азота диоксид (NO₂)	2,0	–	3
Озон (O₃)	0,1	–	1
Углерода оксид (CO)	20,0	–	4
Фтористый водород (HF)	0,5	–	2



* Классы опасности:
1 – чрезвычайно опасные, 2 – высокоопасные, 3 – опасные, 4 – умеренно опасные.

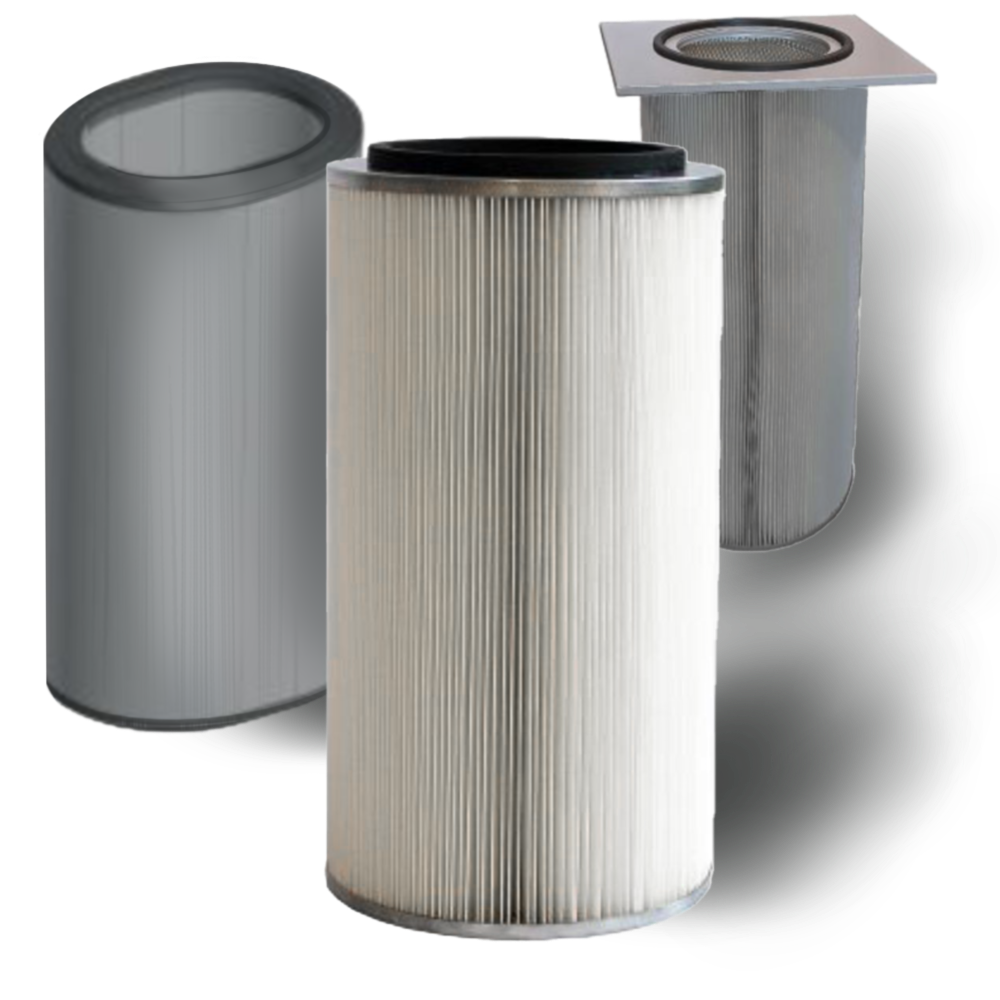

Картриджные фильтровальные элементы

Сменные фильтровальные патронные элементы с круглым фланцем	Сменные фильтровальные патронные элементы с круглым фланцем в антистатическом исполнении	Сменные фильтровальные патронные элементы с круглым фланцем
Сменные фильтровальные патронные элементы Т-образные с квадратным фланцем	Сменные фильтровальные патронные элементы Т-образные с квадратным фланцем в антистатическом исполнении	Сменные фильтровальные патронные элементы овальные

Параметры

Модель	Артикул	Диаметр, мм	Длина, мм	Фильтровальный материал	Площадь, м²	Класс фильтрации	Применяются в оборудовании
Картридж с регенерацией (круглый франец)
ELG-PTFE-325×480	109 02 31	325	480	100% полиэстер, ePTFE	5	E10	ФМ-XXL, ФМ-XXL-H
ELG-PTFE-325×750	170 22 08	325	750	100% полиэстер, ePTFE	12	E10	Стол сварщик, MM XL-Ф, ФМ-XXL 4, FCS-ECO
ELG-PTFE-350×600	109 04 40	350	600	100% полиэстер, ePTFE	10	E10	ФМ-XXL, ФМ-XXL-H, FCS, Kamper
ELG-PTFE-350×1200	109 04 47	350	1200	100% полиэстер, ePTFE	20	E10	FCS, FCS-H, Kamper
ELG-PET-325×480	109 02 32	325	480	100% полиэстер, PET	5	F9	ФМ-XXL, ФМ-XXL-H
ELG-PET-325×750	170 22 02	325	750	100% полиэстер, PET	12	F9	Стол сварщик, MM XL-Ф, ФМ-XXL 4, FCS-ECO
ELG-PET-350×600	109 03 33	350	600	100% полиэстер, PET	10	F9	ФМ-XXL, ФМ-XXL-H, FCS, Kamper
ELG-PET-350×1200	109 04 48	350	1200	100% полиэстер, PET	20	F9	FCS, FCS-H, Kamper
Картридж с регенерацией Антистатик (круглый фланец, антистатическое исполнение)
ELG-PTFE-325×480	170 22 11	325	480	100% полиэстер, ePTFE	5	E10	ФМ-XXL, ФМ-XXL-H
ELG-PTFE-325×750	170 22 12	325	750	100% полиэстер, ePTFE	12	E10	Стол сварщик, MM XL-Ф, ФМ-XXL 4, FCS-ECO
ELG-PTFE-350×600	170 22 13	350	600	100% полиэстер, ePTFE	10	E10	ФМ-XXL, ФМ-XXL-H, FCS, Kamper
ELG-PTFE-350×1200	170 22 14	350	1200	100% полиэстер, ePTFE	20	E10	FCS, FCS-H, Kamper
Картридж с регенерацией Т-образный (квадратный фланец)
ELG-PTFE-T325x600	170 22 04	325	600	100% полиэстер, ePTFE	10	E10	ΦM-XL-T
ELG-PTFE-T325x1200	170 21 01	325	600	100% полиэстер, ePTFE	10	E10	FCS-ECO-T
ELG-PET-T325x600	170 22 05	325	600	100% полиэстер, PET	10	F9	ΦM-XL-T
ELG-PET-T325x1200	170 21 02	325	600	100% полиэстер, PET	10	F9	FCS-ECO-T
Картридж с регенерацией Т-образный Антистатик (квадратный фланец, антистатическое исполнение)
ELG-PTFE-ALU-T325х600	170 22 15	325	600	100% полиэстер, ePTFE	10	Е10	ФМ-XL-Т
ELG-PTFE-ALU-T325х1200	170 22 16	325	1200	100% полиэстер, ePTFE	20	Е10	FCS-ECO-Т
Картридж – аналог фильтра Donaldson (круглый фланец)
ELG-325/DIN/660/254	170 19 04	325	660	Полиэстер, JX254-B-PTFE (Дания)	15	Е10
ELG-325/DIN/660/135	170 19 02	325	660	Огнеупорный композит, JX135FR-NANO (Дания)	21	F9

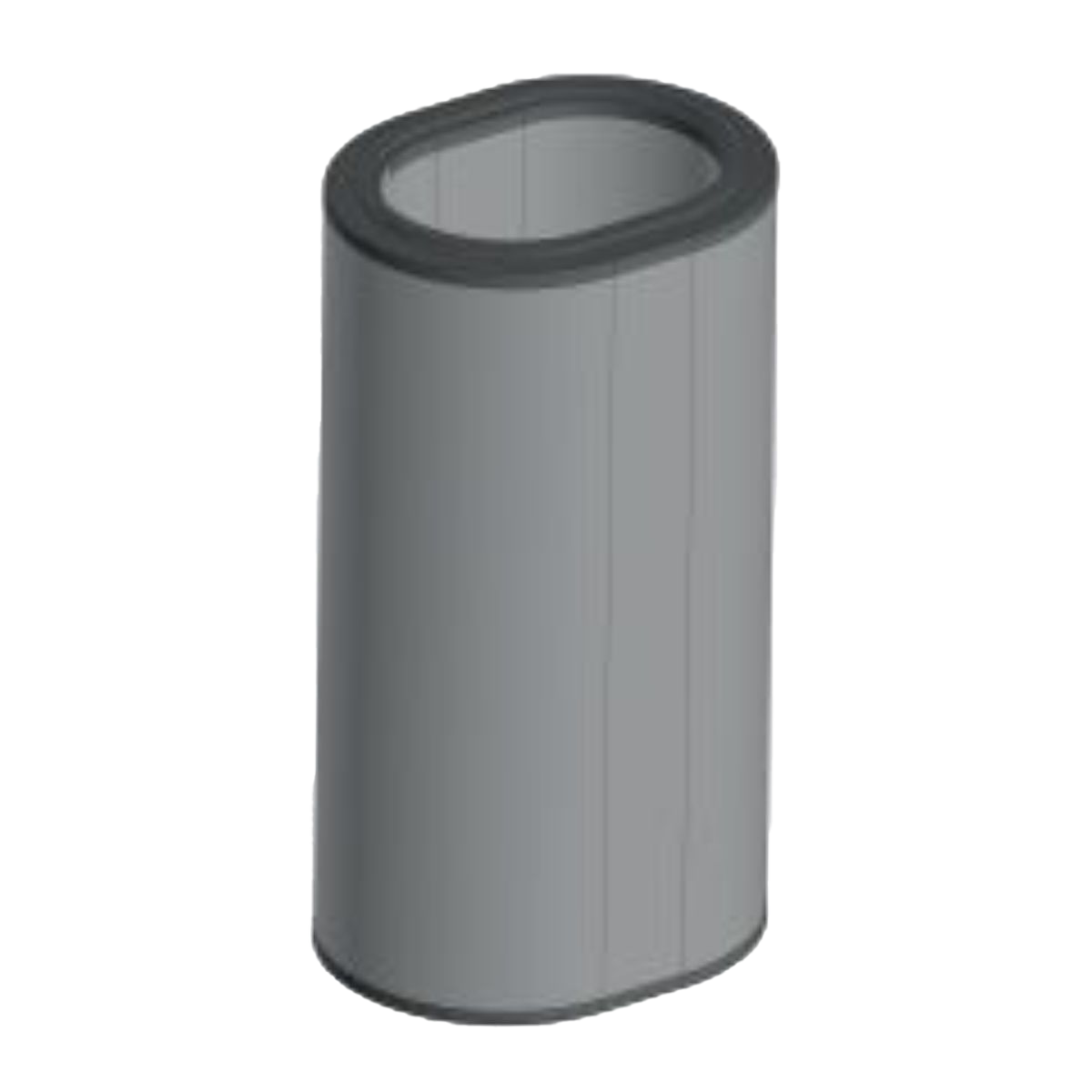

Картридж – аналог фильтра Donaldson (овальный фланец)
ELG-365/OV/660/254	170 19 03	325	660	Полиэстер, JX254-B-PTFE (Дания)	15	Е10
ELG-365/OV/660/135	170 19 01	325	660	Огнеупорный композит, JX135FR-NANO (Дания)	18	F9

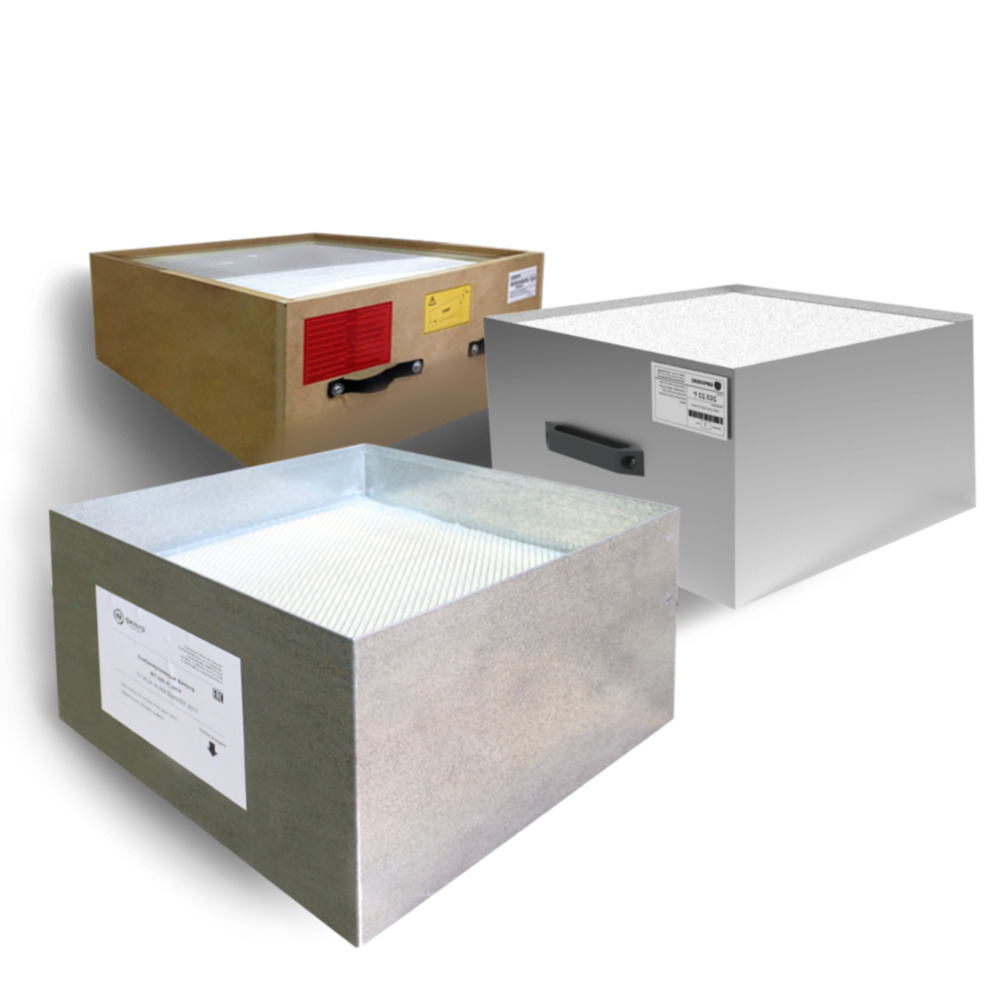

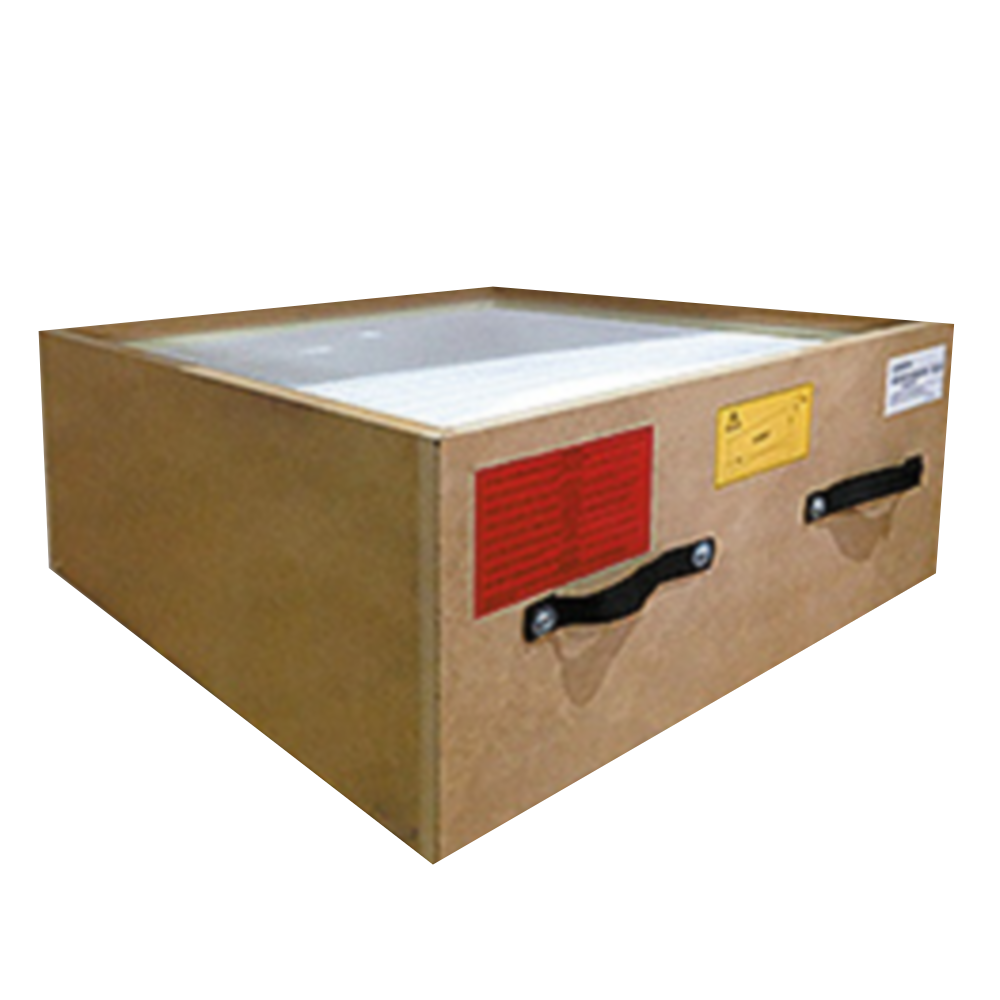

Накопительно-механические фильтровальные элементы

Фильтровальный элемент высокоэффективной очистки.	Фильтровальная кассета	Фильтр карманного типа BF-OMS.
Адсорбционно-каталитический фильтроэлемент с наполнением из активированного угля	Комбинированный фильтровальный элемент высокоэффективной очистки.

Таблица

Артикул	Общее описание фильтровального элемента	Применение
203 19 01	Комбинированный фильтровальный элемент высокоэффективной очистки. Класс очистки: H14	SF-300
203 19 02	Фильтровальный элемент высокоэффективной очистки. Класс очистки: H13	SF-1200
109 04 57	Основной накопительный фильтроэлемент высокой эффективности очистки S=18 м². Класс очистки: H13	ФМ, ФМ-У, ФМ-Н, ФМ-У-Н.
109 00 05	Адсорбционно-каталитический фильтроэлемент с наполнением из активированного угля, масса 18 кг	ФМ-М, ФМ-У, ФМ-У-Н, SF-1200
203 22 03	Основной фильтроэлемент тонкой очистки накопительного типа. Класс очистки: F9	ФМ-М
203 22 04	Основной фильтроэлемент высокой эффективности очистки накопительного типа. Класс очистки: H13	ФМ-М
203 21 03	Фильтр карманного типа BF-OMS. Класс очистки: F9	OMS-B
203 21 04	Самоосушаемая кассета СОФ-1. Класс очистки: G4	OMS-M, OMS-B
203 21 05	Самоосушаемая кассета СОФ-2. Класс очистки: F9	OMS-M, OMS-B
203 21 06	Фильтровальная кассета HF-OMS. Класс очистки: H13	OMS-M

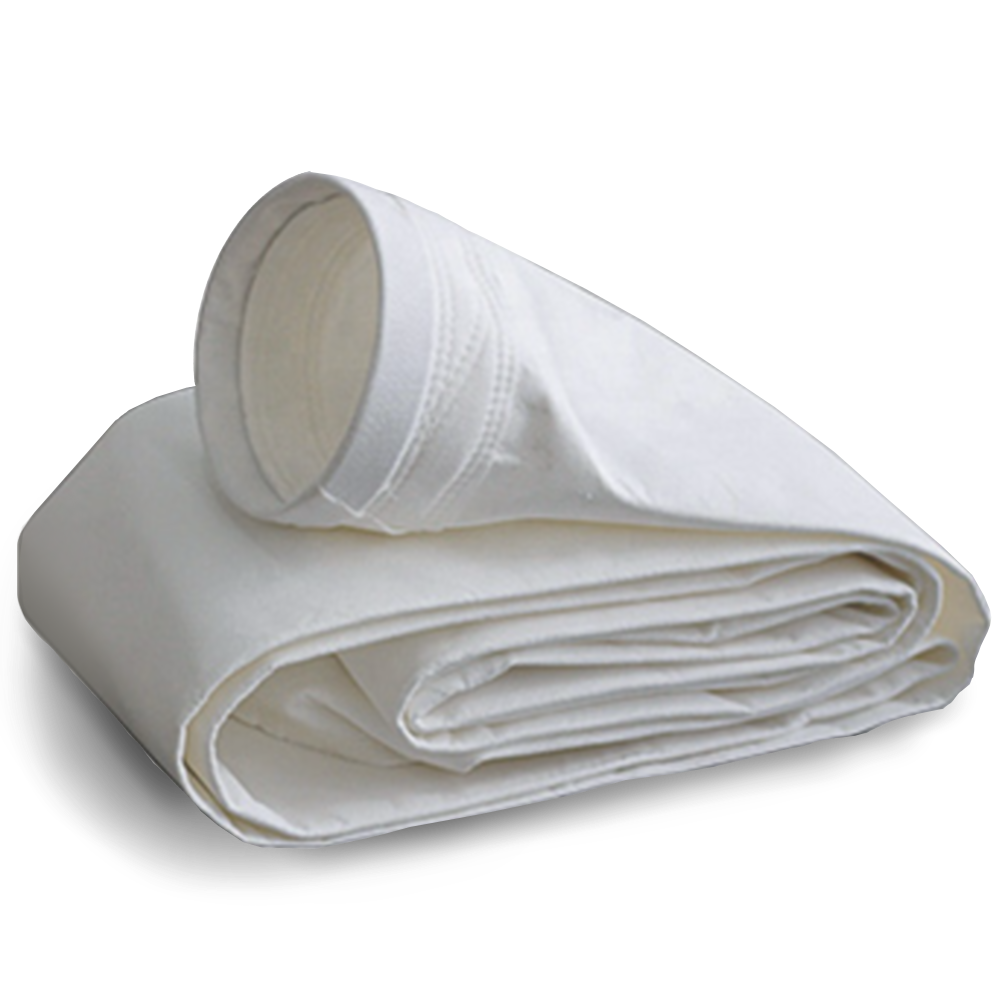

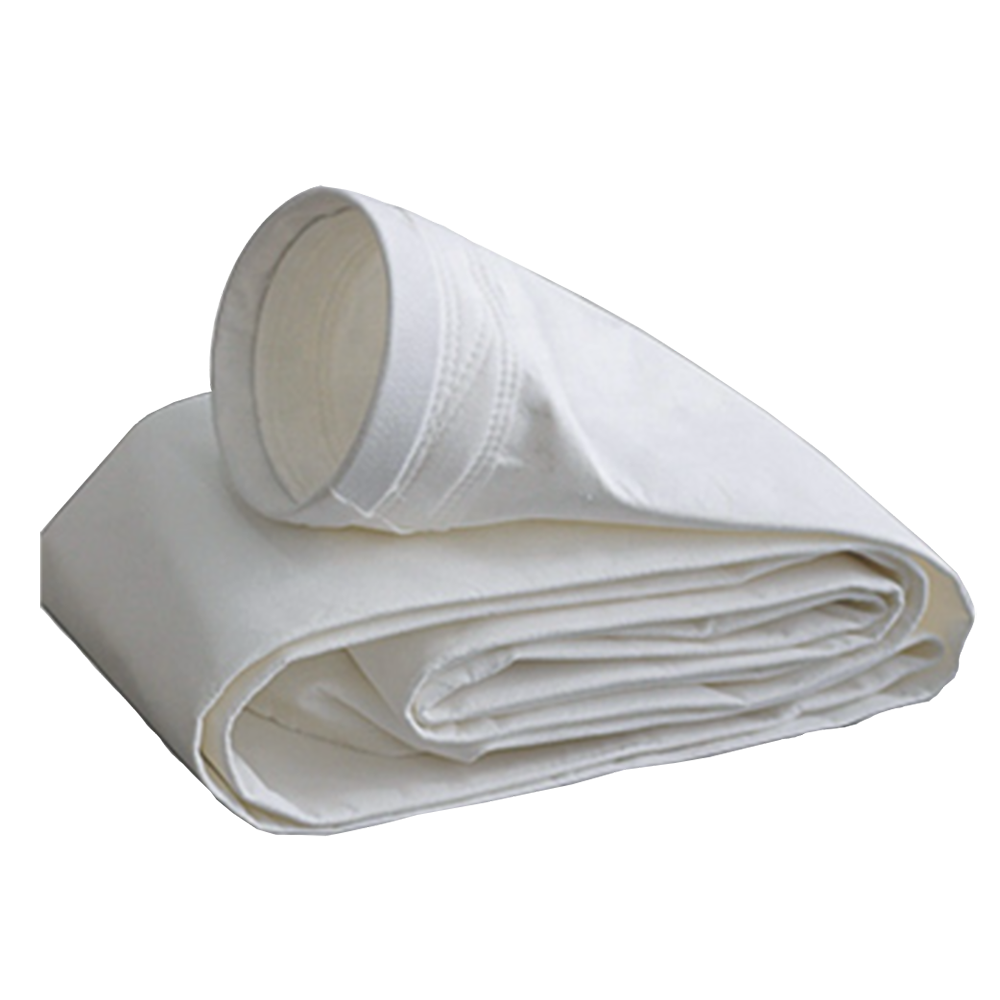

Рукавные фильтровальные элементы

Артикул Модель 1 Модель 2 (ПУЕЛГ) Кол-во шт. в комплекте 202 22 02 РСУ-400/600 ПУЕЛГ-400/600 16 202 22 04 РС-800 ПУЕЛГ-800 16 202 22 05 РС-1500 ПУЕЛГ-1500 19 202 22 06 РС-2000 ПУЕЛГ-2000 31 202 22 07 РС-2500 ПУЕЛГ-2500 31 202 22 08 РС-4000 ПУЕЛГ-4000 37
