Уровень шума встроенного вентилятора – 70 дБ (А)
Допустимая нагрузка на рабочую поверхность – 100 кг
Рабочая температура окружающей среды, °С – от 0 до +45

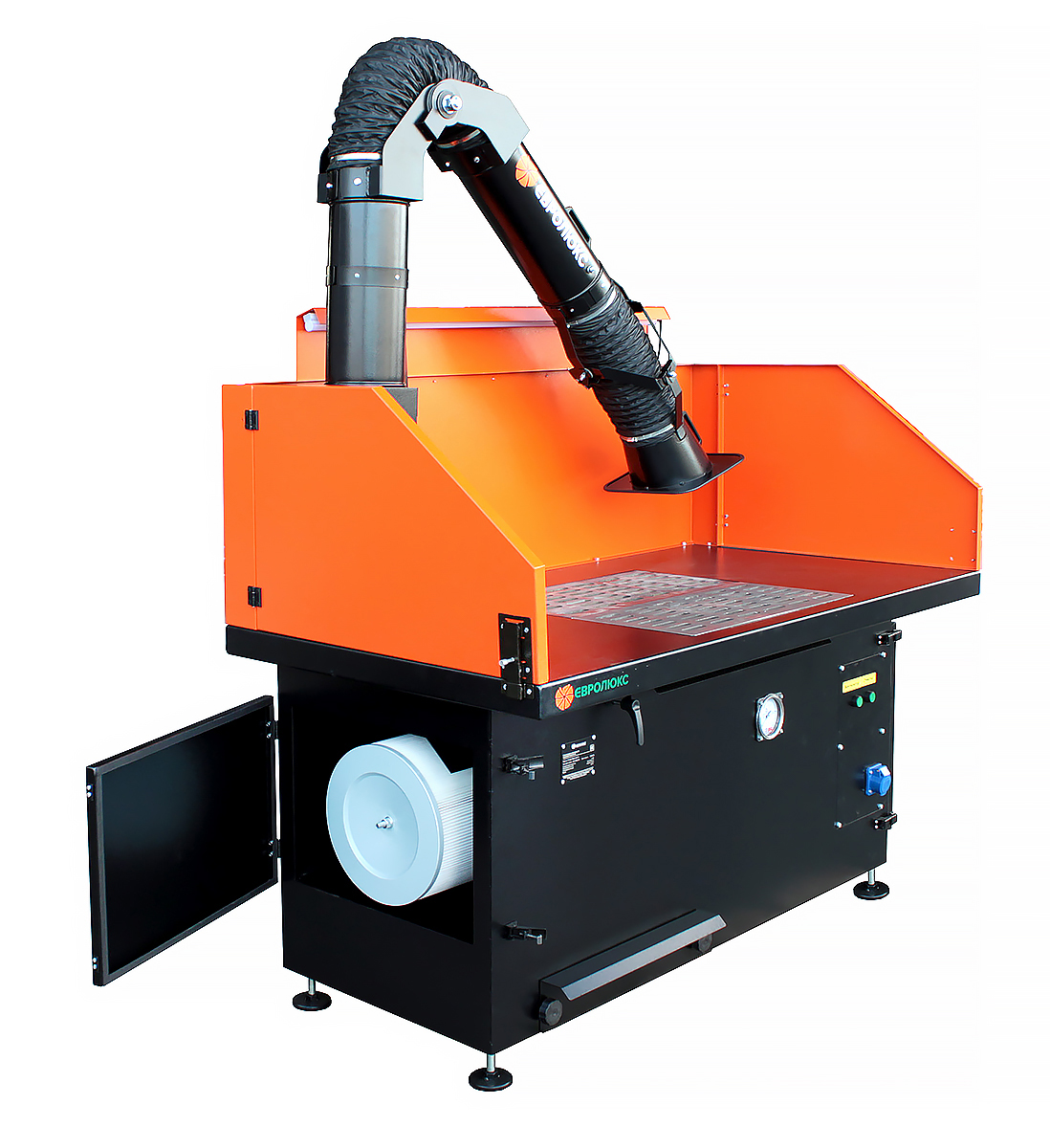

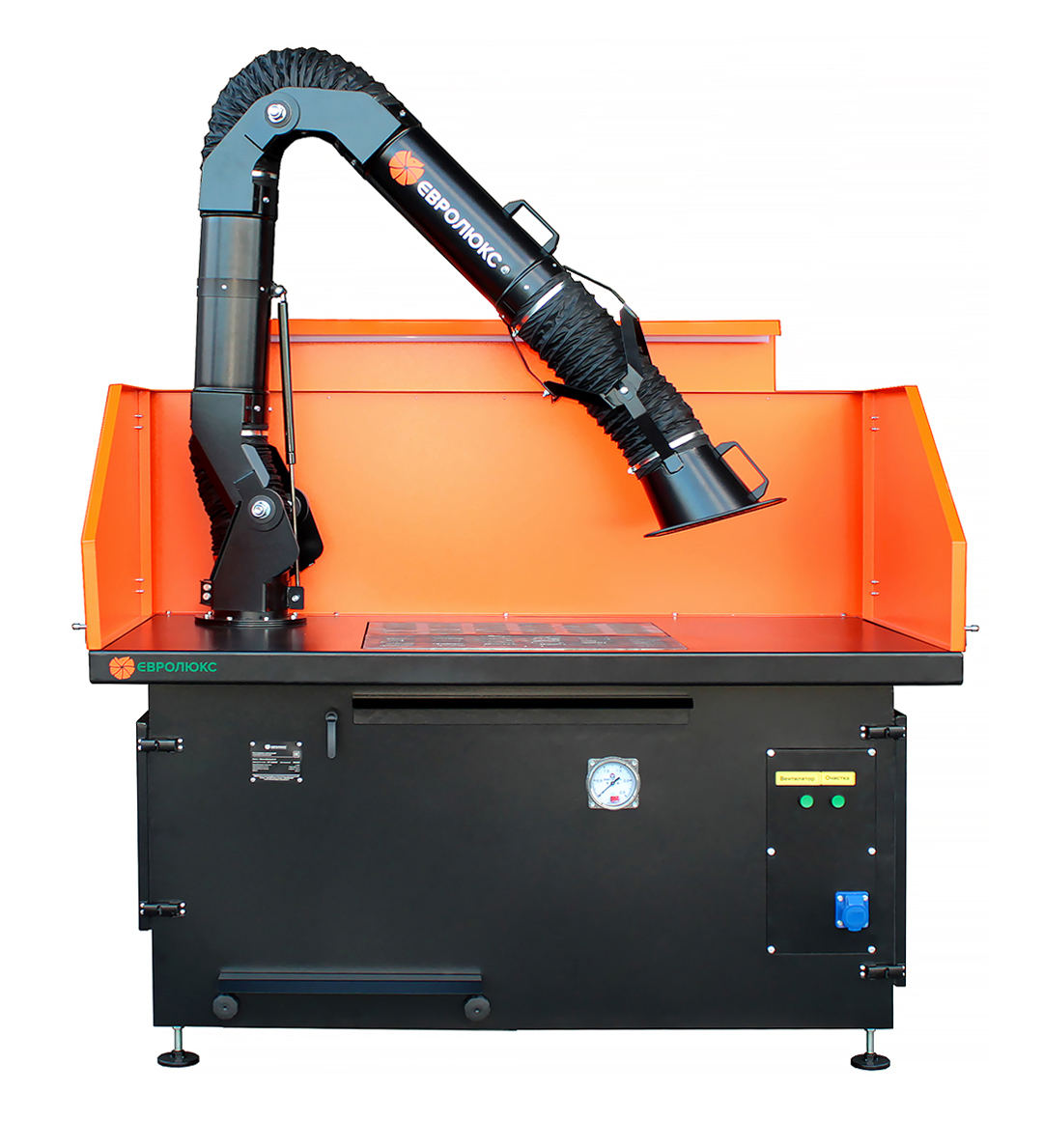

Профессиональный стол сварщика «Металл-Мастер XL-Ф-К» предназначен для выполнения на его поверхности технологических операций, сопровождаемых выделением в окружающий воздух загрязнений, в том числе и для выполнения сварочных работ в режимах ММА (ручная сварка штучными электродами), MIG/MAG (полуавтоматическая сварка), а также шлифовальных и зачистных работ. Оборудован устройствами, удаляющими вредные вещества из зоны их образования, а также дополнительно укомплектован встроенным промышленным фильтром с системой автоматической очистки и вытяжным вентилятором. Стол может применяться для организации рабочих мест как на предприятиях, так и в профессиональных учебных заведениях.
Стол сварщика «Металл-Мастер XL-Ф-К» включает в себя собственно стол с горизонтальной поверхностью, поворотный круг, пылеулавливающие элементы и устройства, устройство регулирования потоков отсасываемого воздуха, фильтроэлемент-искрогаситель, фильтроэлемент тонкой очистки, глушители шума, воздухораспределительную решётку.
Для удаления вредных веществ с поверхности стол оборудован вытяжной вентиляционной системой со встроенным вентилятором и вытяжным устройством (ВУ-2-150-С), которое позволяет выполнять безопасные работы не только на поверхности стола, но и в радиусе 2,0 м. вокруг него.
В столах сварщика «Металл-Мастер XL-Ф-К» предусмотрено место для ног оператора в соответствии с ГОСТ 12.2.032-78 ССБТ, что позволяет проводить сварочные работы как стоя, так и в сидячем положении.
Удаление вредных веществ может осуществляться как с помощью подъёмно-вытяжного устройства в объёме 2000 м3/час, так и через вытяжную колосниковую решётку из алюминия толщиной 5 мм, исключающую прилипание детали и сварочных брызг к решётке в процессе сварки, а также обоими способами.
Вентиляционная система стола сварщика оборудована фильтром предварительной очистки классом G3 и сменным фильтром тонкой очистки из полиэстера с тефлоновой мембраной ePTFE S=20 м2 классом очистки F9 (ГОСТ Р ЕН 779-2014), что позволяет очищать загрязнённый воздух от аэрозолей, пыли и использовать его в помещениях, не оборудованных общецеховой (общезаводской) системой вентиляции.
Стол сварщика включает в себя П-образный съёмный защитный металлический экран с откидными боковыми панелями (задняя и две боковые стенки).
Система самоочистки столах сварщика «Металл-Мастер XL-Ф-К» работает по заданному алгоритму (программируемый контроллер на русском языке). Для автономной работы системы самоочистки стол комплектуется безмасляным компрессором сжатого воздуха. Привод рабочего колеса вентилятора осуществляется непосредственно с вала асинхронного электродвигателя через встроенный преобразователь частоты.
Технологические операции выполняются на поверхности стола и на поворотной плите, которая при необходимости снимается. В образовавшееся отверстие вставляется штатная заглушка. Встроенная поворотная плита снабжена электроприводом, управляемым штатной педалью, входящей в комплект поставки. Стол оборудован регулируемыми ножками, благодаря чему можно нивелировать неровности пола.
ММ XL-Ф(К) рассчитаны на продолжительную работу в закрытых помещениях в условиях умеренного климата и температуре окружающей среды от 0 °С до + 45 °С при относительной влажности воздуха 80% (при + 25 °С).
Схема работы стола сварщика «Металл-Мастер XL-Ф»
Дополнительные преимущества:
– Пульт управления вентиляцией и освещением стола;
– Дополнительный пылесборник под колосниковой решёткой;
– Высококачественная порошковая окраска корпуса;
– Болт заземления для предотвращения поражения электрическим током;
– Раскрывающиеся боковые панели-отражатели;
– Очистка фильтра может осуществляться как от внешнего источника сжатого воздуха, так и от встроенного компрессора (опция);
– Три варианта вентиляции: использование по отдельности колосниковой решётки или вытяжного устройства, либо их вместе;
– Поворотный столик для сварки мелких деталей с болтом для зажима.
Модель | Артикул | Производ. м3/ч | Эл. мощ. кВт | Напряжение/ Частота сети, В/Гц | Фильтр. поверхн., м2 | Объём пылесборника, л | L, мм | B, мм | H, мм | Масса,
кг |
|
---|---|---|---|---|---|---|---|---|---|---|---|
ММ XL-Ф | 404 19 01 | 1000-1200 | 1,1 | 3х380 /50 | 12 | 11 | 1600 | 850 | 1315 | 245,0 | |
ММ XL-Ф-К* | 404 19 02 | 1000-1200 | 1,1 | 12 | 1600 | 850 | 1315 | 264,5 | |||
ММ XXL-Ф | 404 19 03 | 2000 | 1,5 | 20 | 1795 | 865 | 1320 | 230,0 | |||
ММ XXL-Ф-К* | 404 19 04 | 2000 | 1,5 | 20 | 1795 | 865 | 1320 | 250,0 |
* Внимание! Фильтровальный стол «Металл-Мастер XL-Ф» может быть доукомплектован встроенным компрессором (опция) в этом случае стол маркируются в конце названия дополнительным индексом «K».
