Описание кейса поставок заводу ООО МЗ «Тонар»

| Фильтрация воздуха при помощи промышленной вентиляции на промышленном предприятии ключевая задача для компании “ЕвроЛюкс Групп”.

1. НАЗВАНИЕ КОМПАНИИ: ООО МЗ «Тонар» – крупнейший российский производитель прицепной и полуприцепной техники.
2. ЗАДАЧА от предприятия:
   Необходимо было сделать вентиляцию в цехе размером 24  на 93 метра.
   Предназначение:
   – Для сварочных постов;
   – Постов роботизированной сварки в кузовном цехе предприятия.
3. РЕШЕНИЕ с нашей стороны, мы предложили:
   – промышленную вентиляционную установку – Центральная фильтровальная система FCS-ECO-Т-08;
   – также спроектировали и смонтировали на весь участок цеха параллельной вытяжной системой передува воздуха.

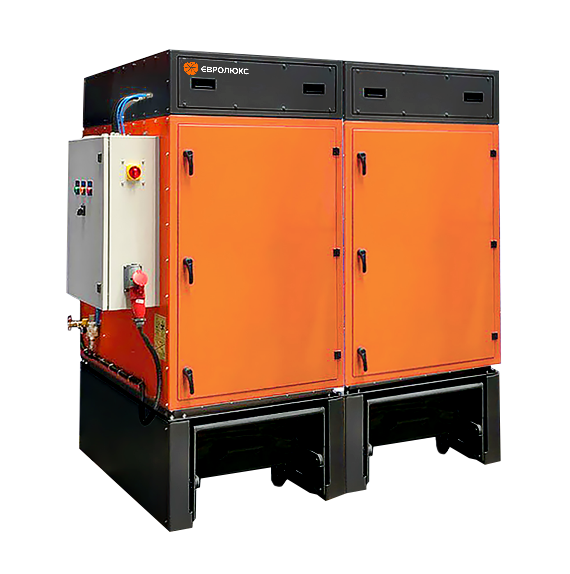

   FCS ECO-T-08 Модульные самоочищающиеся кассетные фильтры серии FCS ECO-T-08 с автоматической очисткой фильтровальных элементов предназначены для очистки воздуха от загрязнений, различных видов дыма и пыли, образующихся в процессе сварочных работ, сухой металлообработки, а также при газовой, плазменной и лазерной резке, где образуется большое количество мелкодисперсной пыли. ПРИНЦИП РАБОТЫ: Загрязненный воздух удаляется от источника выделения вредных веществ с помощью вытяжных устройств, затем по воздуховоду через входной патрубок загрязнённый воздух попадает в фильтровальную камеру, в которой находятся несколько фильтровальных элементов из  полиэстера с тефлоновой мембраной ePTFE и системой очистки через электромагнитный клапан под действием пульсирующей струи сжатого воздуха во внутреннее пространство фильтроэлемента, таким образом, продувая его. Подробнее

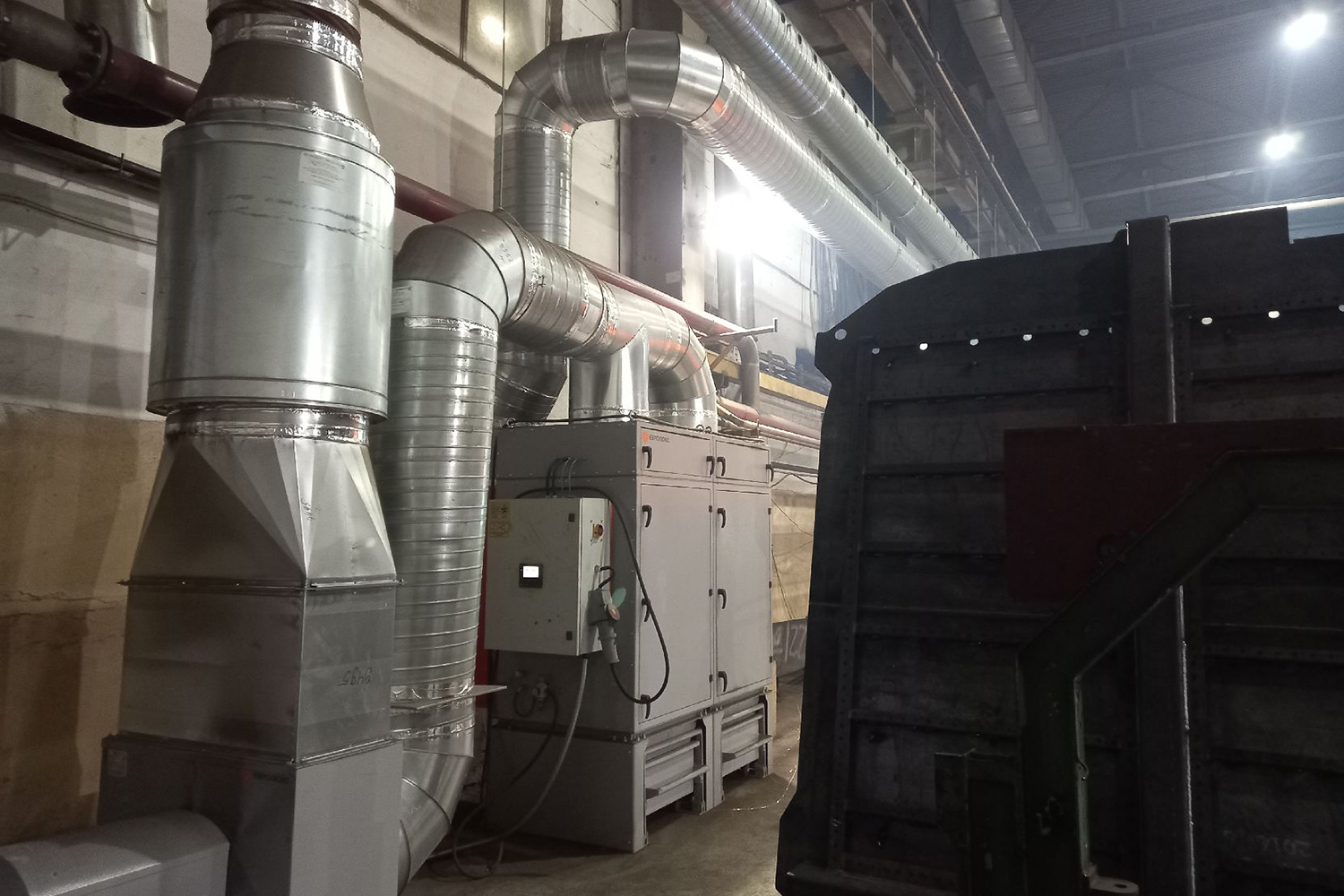

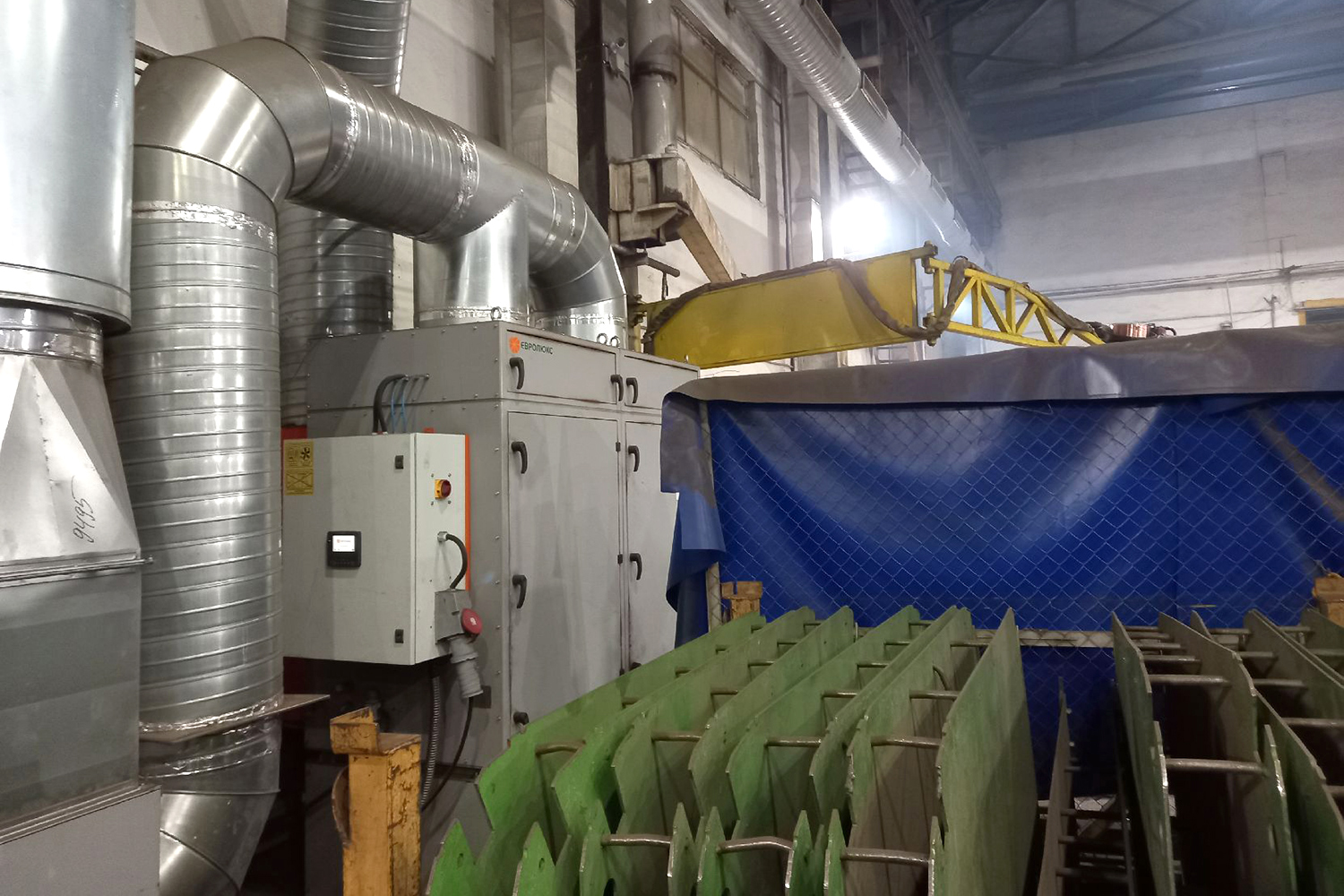

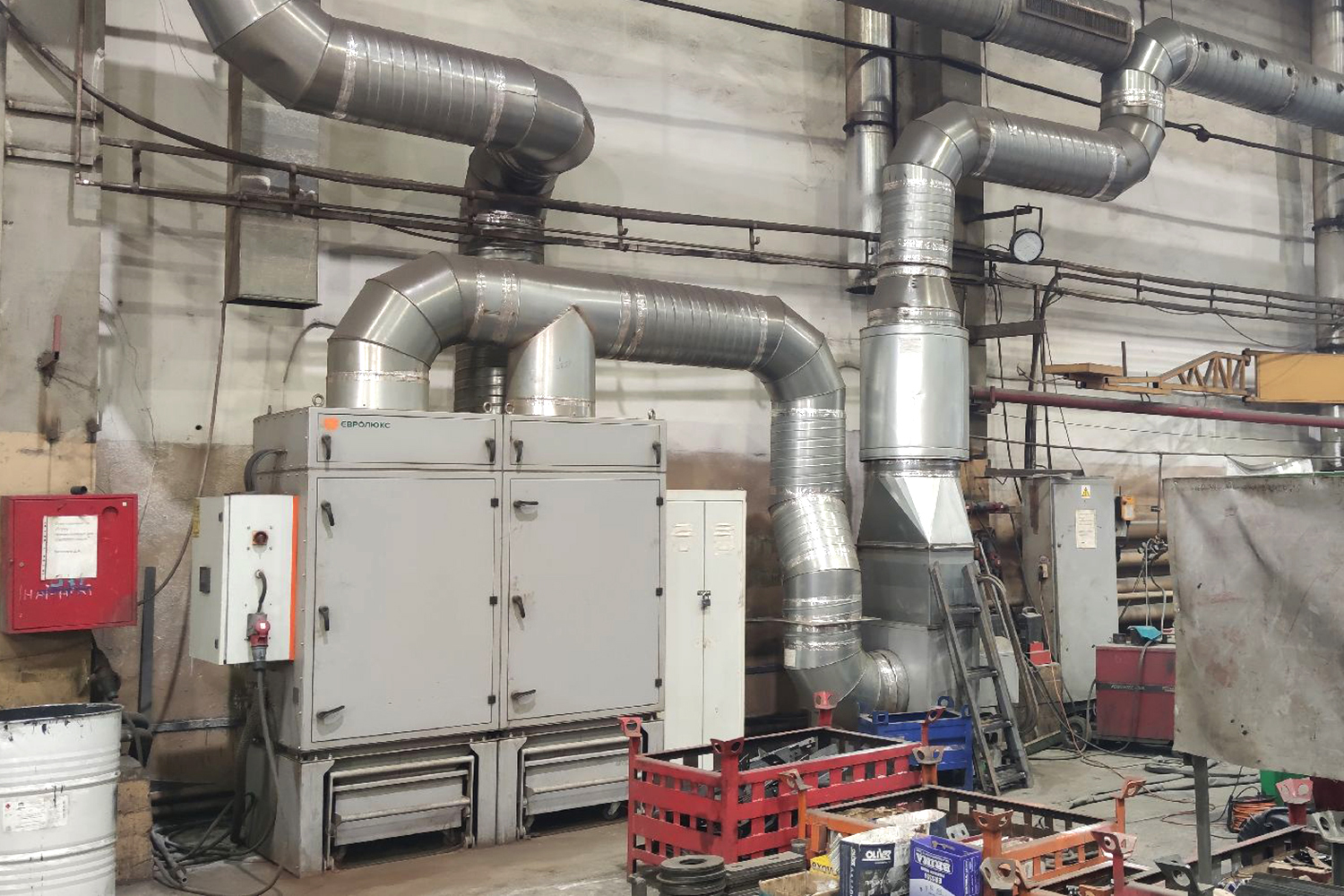

4. ФОТО оборудования по фильтрации воздуха на предприятии

5. ВИДЕО работы промышленной вентиляции по очистке воздуха компании ООО “ЕвроЛюкс Групп”


   На данном видео представлена работа промышленной вентиляции “ЕвроЛюкс Групп”, которая наглядно демонстрирующее функционирование смонтированной системы в реальных условиях цеха завода «Тонар». Этот видеоматериал позволяет убедиться, как спроектированная промышленная вентиляция эффективно справляется с высокими концентрациями сварочного дыма и мелкодисперсной пыли непосредственно у источников их образования — сварочных постов и участков роботизированной сварки. На кадрах видна стабильная работа четырёх центральных фильтровальных систем FCS-ECO-Т-08, синхронизированных с промышленными вентиляторами F-16000/S, а также корректная работа системы импульсной продувки, которая автоматически очищает фильтрующие элементы без остановки технологического процесса. Видео служит подтверждением того, что реализованный комплекс промышленной вентиляции обеспечивает требуемые параметры воздухообмена, создавая безопасные и комфортные условия для персонала предприятия.

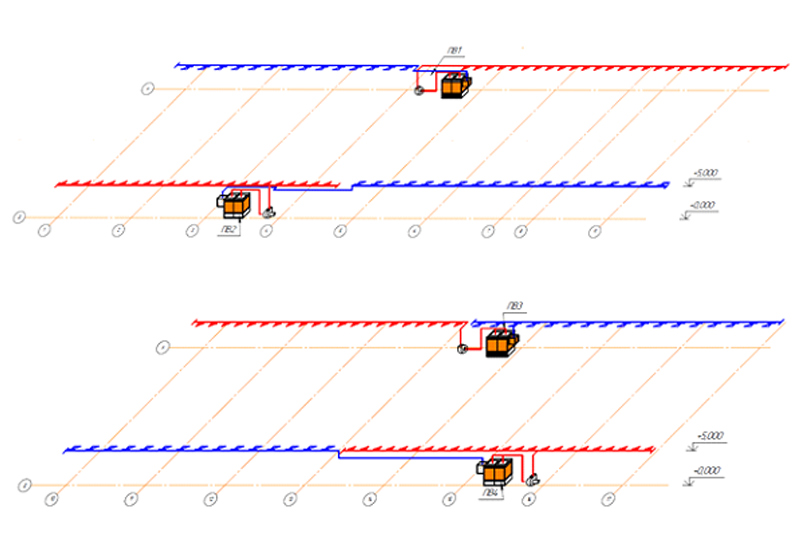

6. СХЕМА установки промышленной вентиляционной системы на производстве.Важно знать. Важно учитывать, что схема установки промышленной вентиляционной системы является фундаментальной основой как для успешного монтажа, так и для последующей эффективной эксплуатации оборудования. Она представляет собой детализированный технический документ, который включает в себя пространственное расположение воздуховодов, точек забора и выброса воздуха, позиционирование мощных вентиляторов, циклонов, фильтров и нагревателей.
   Строгое следование этой схеме позволяет избежать критических ошибок, таких как снижение производительности из-за излишней длины или поворотов магистралей, образование зон застоя воздуха или резонансных вибраций, разрушающих конструкции. Кроме того, правильно составленная схема учитывает особенности технологического процесса (например, удаление агрессивных газов или взрывоопасной пыли), обеспечивая эргономичность обслуживания и безопасный доступ к узлам для плановой очистки.Таким образом, эта схема — не просто руководство к действию для монтажников, а гарантия того, что система будет работать с заявленным КПД, создавая безопасные условия для персонала и сохраняя целостность производственного оборудования.
7. О проекте и производстве

   В основе проекта лежит задача по очистке воздуха в большом цехе (24×93 м) завода «Тонар», где расположены сварочные посты и участки роботизированной сварки. Спроектированная промышленная вентиляция представляет собой высокоэффективную систему аспирации, способную удалять мелкодисперсную сварочную пыль и дым. Ключевым производственным элементом здесь выступают четыре центральные фильтровальные системы FCS-ECO-Т-08. Эти модули с самоочищающимися кассетами (фильтроэлементы с тефлоновой мембраной ePTFE) специально спроектированы для интенсивной промышленной вентиляции и работают в автоматическом режиме — загрязненный воздух проходит через фильтры, а затем импульсная продувка сжатым воздухом стряхивает пыль в бункер, позволяя системе работать без остановки.

8. О поставке и монтаже фильтровентиляционного оборудования
   Комплект поставки полностью укомплектован для создания бесшовной системы очистки воздуха. Он включает 4 промышленных вентилятора F-16000/S, которые обеспечивают необходимую тягу для магистралей, 356 приточных сопел и 44 решетки, а также 4 полных комплекта воздуховодов. Именно на этапе монтажа становится понятно, почему качественная промышленная вентиляция требует инженерной точности. Опираясь на опыт успешного кейса для завода «Тонар», специалисты монтируют оборудование методом параллельной вытяжной системы с организацией передува воздуха по всему участку цеха. Строгое следование схеме расположения воздуховодов гарантирует, что смонтированная промышленная вентиляция не будет создавать зон застоя, вибраций и обеспечит безопасные условия для персонала на каждом рабочем месте.

9. Комплект поставки промышленной вентиляционной системы:

Наименование оборудования	Количество
Центральная фильтровальная система FCS-ECO-Т-08	4 шт.
Вентилятор промышленный F-16000/S	4 шт.
Приточное сопло	356 шт.
Решетка RGS-4-1025-125	44 шт.
Воздуховоды и фасонные изделия	4 комлекта
