Очистка воздуха в цехе термической резки металла и сварки

Описание кейса поставок фильтровентиляционного оборудования для предприятия Белгородской области

| Фильтрация воздуха при помощи промышленной вентиляции на промышленном предприятии — ключевая задача для компании «ЕвроЛюкс Групп».

О проекте

Регион: Белгородская область
Период реализации: 2025–2026 год

Предприятие специализируется на металлообработке и изготовлении металлоконструкций. В цехе одновременно работают несколько типов оборудования, выделяющего вредные вещества:

• 3 стола плазменной резки металла;

• 1 стол лазерной резки;

• 24 сварочных поста для MIG/MAG-сварки;

• 2 роботизированных технологических комплекса (РТК) на базе роботов Kuka.

Такое сочетание источников создаёт сложную картину загрязнения воздуха: мелкодисперсная пыль от термической резки, сварочный аэрозоль от ручных постов и интенсивные, непрерывные выбросы от роботизированной сварки.

Задача от предприятия

Необходимо было обеспечить снижение ПДК вредных веществ в цехе, выделяемых во время термической резки металла и сварочных работ. Основные требования:

• очистка воздуха непосредственно в зоне образования загрязнений;

• охват всех источников: столов плазменной и лазерной резки, 24 постов MIG/MAG-сварки и 2 РТК на базе Kuka;

• соблюдение санитарных норм по ПДК;

• создание комфортных и безопасных условий для персонала цеха.

Решение с нашей стороны

Компания «ЕвроЛюкс Групп» предложила и поставила систему передува воздуха EuroJet FCS-ECO-T-06-VR (11) — в количестве 8 штук с автоматизированной системой управления.



Ключевые технические характеристики EuroJet FCS-ECO-T-06-VR (11)

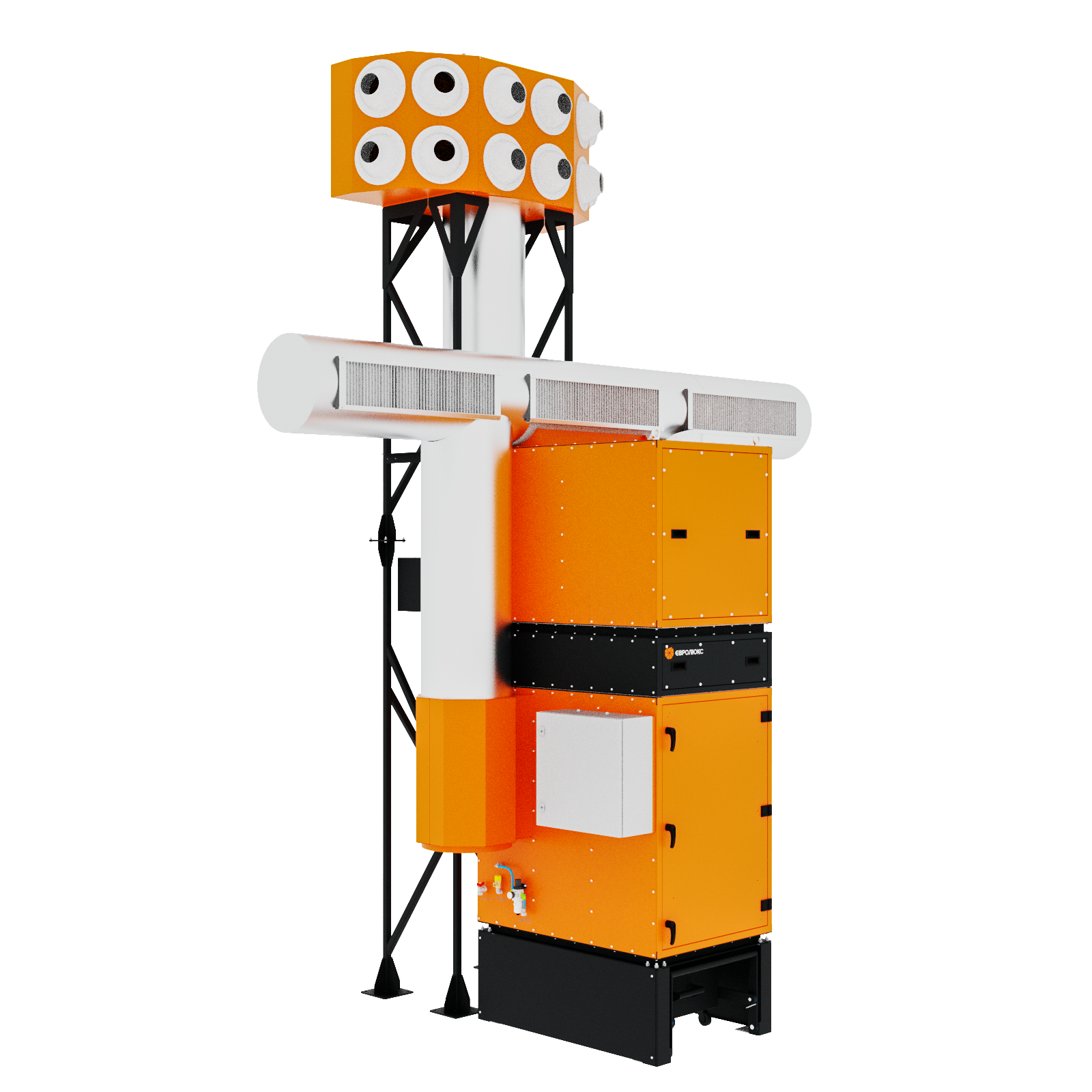

Уникальная по своим параметрам фильтровальная система передува воздуха EuroJET была создана специально для производственных площадок с ограничением по площади для установки систем фильтровентиляции. Системы передува могут быть установлены в производственных помещениях тремя различными способами. Параллельные и П-образные системы передува воздуха являются оптимальным решением проблемы. Но что делать тем, у кого есть возможность разместить систему только вдоль одной стены в помещении с большим пролетом. Ответ на удивление прост — EuroJET. При данной компоновке эффективно использование системы передува с воздухораспределительным блоком, имеющим специальные сопла, способные распределять воздушный поток на расстояние до 60 метров. Данная система устанавливается таким образом, чтобы обеспечить циркуляцию чистого воздуха от воздухораспределительного блока и удаление загрязненного воздуха к фильтру системы через воздухоприемные решетки, расположенные в вохдуховодах вдоль стены цеха. Установки EuroJET работают на базе FCS, а  EuroJET ECO-T на базе FCS-ECO-T. Смотреть в каталоге



Принцип работы системы передува воздуха

Система реализует схему «передув — вытяжка»: в цехе организуется направленный воздушный поток, который подхватывает загрязнённый воздух от источников выделения и подаёт его в фильтровальные блоки. После очистки воздух возвращается в помещение.

Организация воздушных потоков. Сварочный аэрозоль — это высокотемпературная газопылевая смесь, которая поднимается вверх, смешивается с окружающим воздухом, остывает и на высоте примерно 4–6 метров теряет подъёмную силу, образуя так называемое «облако аэрозоля». Система EuroJet работает именно с этим слоем, обеспечивая стабильное движение загрязнённого воздуха к фильтровальным модулям.

Фильтрация и самоочистка. В качестве фильтрующего материала применяется полиэстер с тефлоновой мембраной ePTFE. Суммарная площадь фильтрации одной установки — 120 м². При достижении заданного перепада давления автоматически запускается импульсная продувка: сжатый воздух через электромагнитный клапан подаётся внутрь фильтроэлемента и стряхивает осевшую пыль в бункер. Система работает без остановки технологического процесса.

Дальность действия. Системы EuroJet оснащены специальными соплами, обеспечивающими циркуляцию воздуха на расстоянии до 60 метров. Это позволяет эффективно очищать воздух в больших цехах без прокладки протяжённых воздуховодов.

Комплект поставки

Фото и видео оборудования

• ФОТО оборудования по фильтрации воздуха на предприятии





• ВИДЕО работы промышленной вентиляции по очистке воздуха компании ООО «ЕвроЛюкс Групп»

На видео представлена работа смонтированной системы в реальных условиях цеха: видно, как промышленная вентиляция эффективно справляется с высокими концентрациями сварочного дыма и мелкодисперсной пыли непосредственно у источников их образования — столов термической резки, сварочных постов и участков роботизированной сварки.

На кадрах видна стабильная работа восьми систем EuroJet FCS-ECO-T-06-VR, синхронизированных с автоматизированной системой управления, а также корректная работа импульсной продувки, которая очищает фильтрующие элементы без остановки производственного процесса.

Схема установки

Важно учитывать, что схема установки промышленной вентиляционной системы — фундаментальная основа как для успешного монтажа, так и для последующей эффективной эксплуатации оборудования. Она включает пространственное расположение воздуховодов, точек забора и выброса воздуха, позиционирование вентиляторов, фильтров и других узлов.

Строгое следование схеме позволяет избежать критических ошибок: снижения производительности из-за излишней длины или поворотов магистралей, образования зон застоя воздуха, резонансных вибраций. Кроме того, правильно составленная схема учитывает особенности технологического процесса и обеспечивает эргономичность обслуживания.

ИТОГ

После запуска системы была зафиксирована визуальная разница между тем, что было, и тем, что стало: задымлённость цеха в зонах резки и сварки значительно снизилась, видимость улучшилась, а концентрации вредных веществ в рабочей зоне приблизились к нормативным значениям ПДК.

Значительное снижение ПДК подтверждено замерами: работа 8 установок EuroJet FCS-ECO-T-06-VR (11) с автоматизированным управлением обеспечила эффективное улавливание и фильтрацию загрязнений от:

• 3 столов плазменной резки;

• 1 стола лазерной резки;

• 24 сварочных постов MIG/MAG;

• 2 РТК на базе роботов Kuka.

Заказчик отметил удачно подобранное техническое решение и профессиональный подход специалистов ООО «ЕвроЛюкс Групп» к проектированию, поставке и запуску оборудования.

---
