Рабочая температура: от -15 до +90 0С
Расход воздуха от 75 до 450 м3/час.
Любое вытяжное устройство является одной из важнейших частей системы удаления загрязнённого воздуха, возникающего в процессе работы. От этого во многом зависит эффективность работы фильтровального агрегата в целом, а также уровень комфорта и безопасности рабочего места сотрудника.

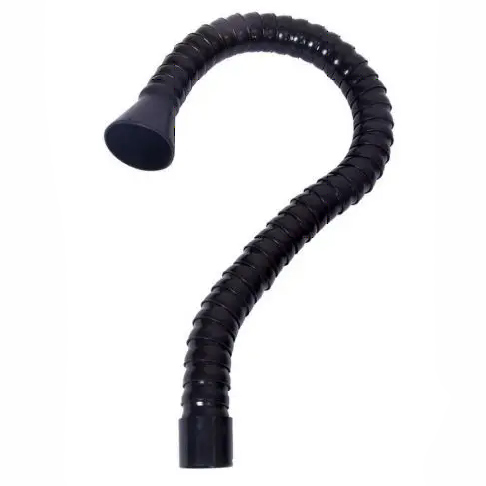

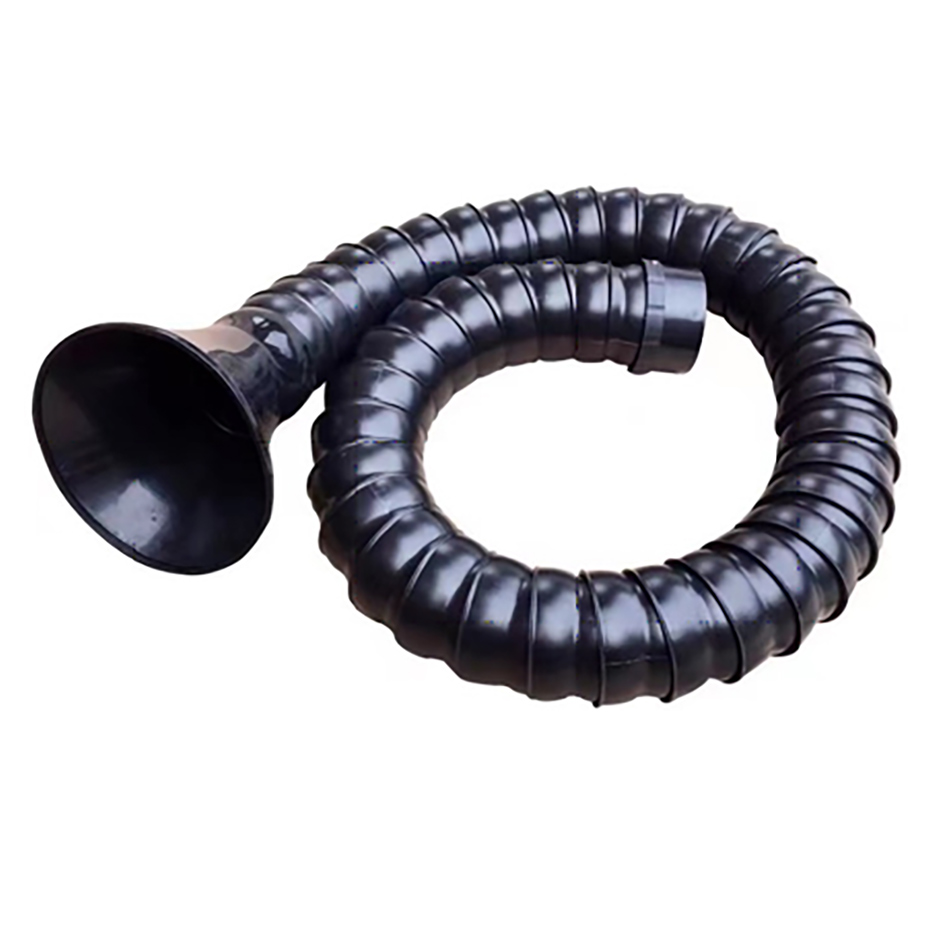

Гибкие вытяжные мини-рукава серии FLEX применяются для локальных источников загрязнения воздуха в электронной промышленности, лабораториях, стоматологических клиниках, при работе с лазерной техникой, в парикмахерских и маникюрных салонах, мастерских и т. п.
Мы предлагаем широкий спектр моделей мини-рукавов серии FLEX в стандартном и антистатическом исполнениях, с длиной секций и рабочими расстояниями от точки крепления до источника загрязнения 600, 700 или 900 мм.

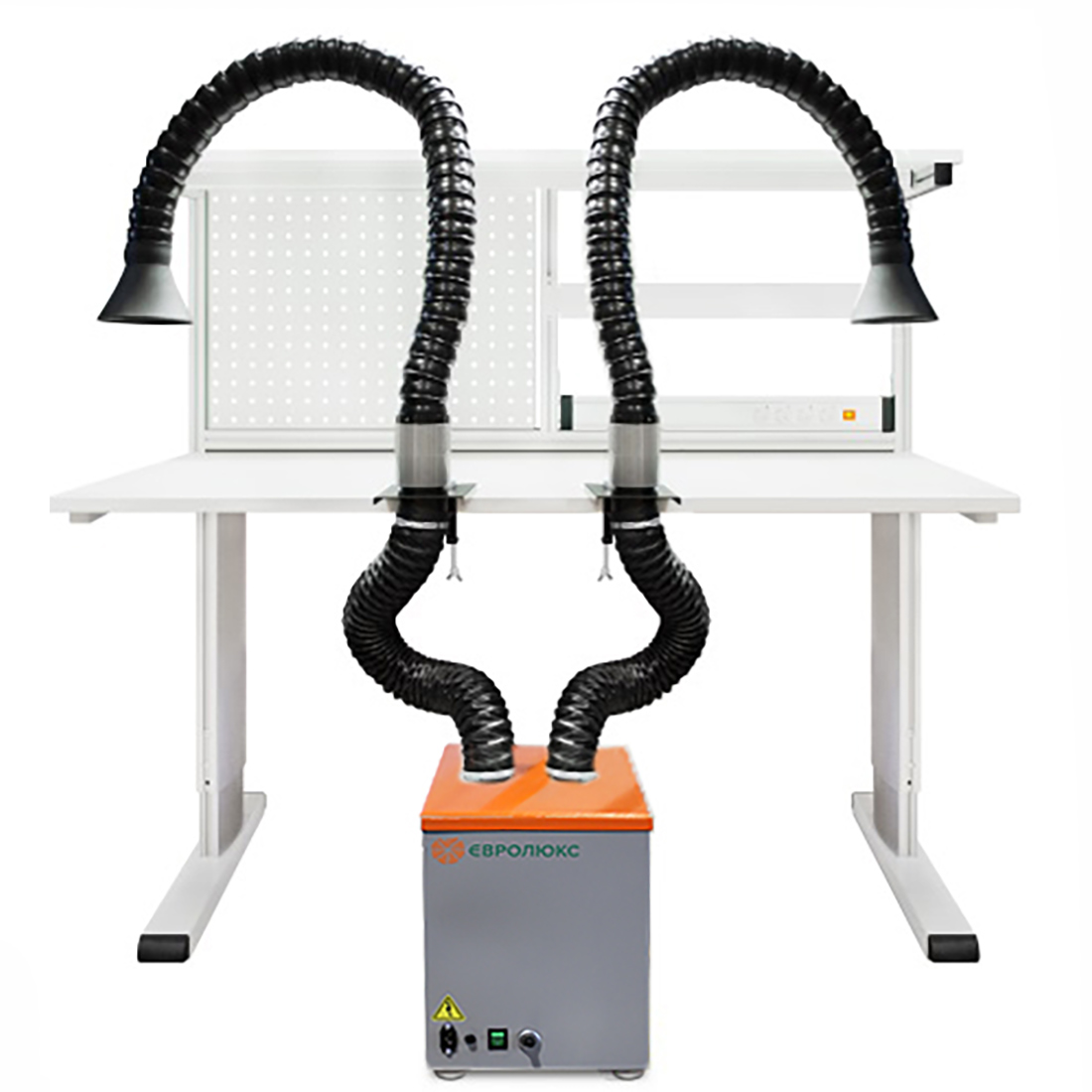

Мини-рукава серии FLEX спроектированы для быстрого и простого монтажа в отверстие в столешнице или на струбцину, крепящуюся на кромку стола. Гибкий дымоприёмник имеет полую конструкцию, которая обеспечивает поддержание высокого уровня воздушного потока, а также исключает накопление частиц грязи и уменьшает потери давления. Количество воздуха, которое должно удаляться от рабочего места, зависит от концентрации вредных веществ.
Вытяжные мини-рукава серии FLEX могут поворачиваться на 3600 градусов вокруг своей оси.
Широкий выбор крепежа для ВУ серии FLEX позволяет производить монтаж:
- непосредственно на входном фланце ВУ;

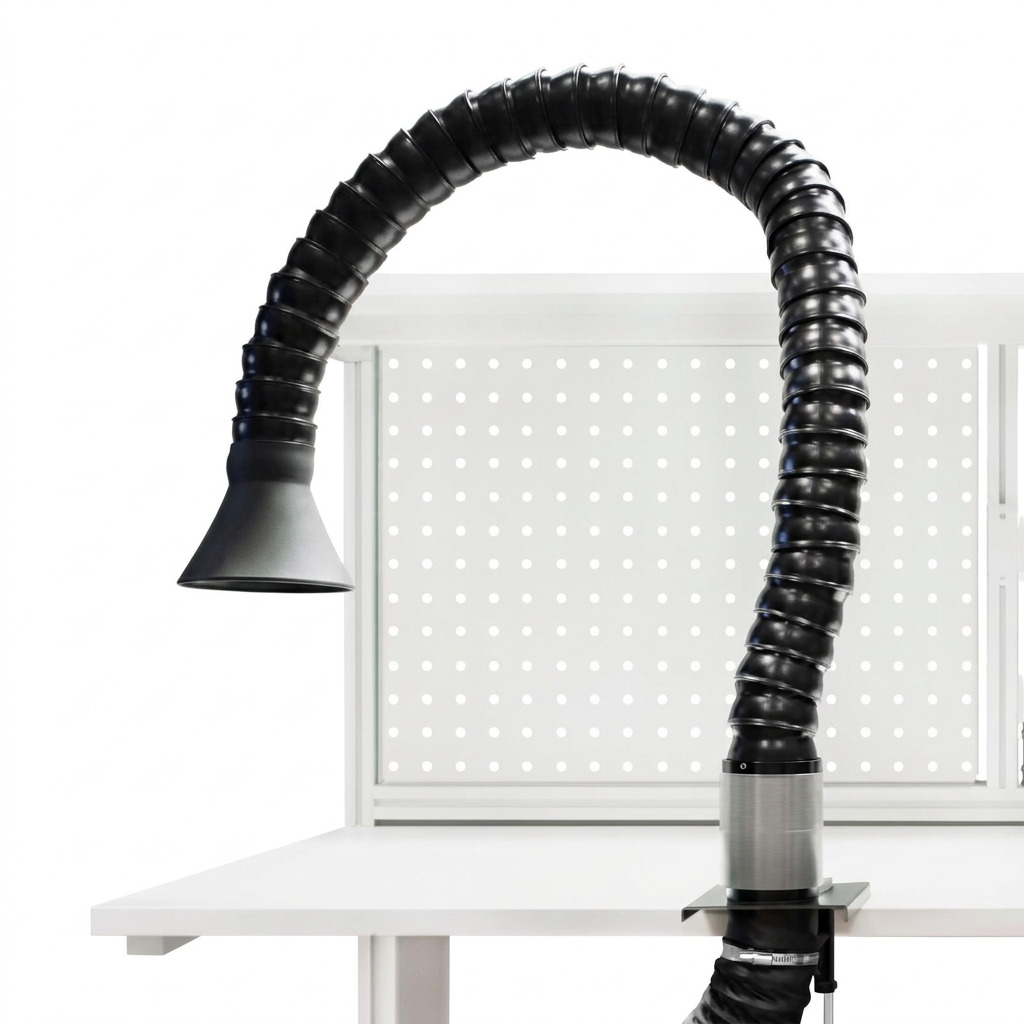

- на краю рабочего стола при помощи струбцины;
- в монтажное отверстие рабочего стола при помощи фланца поворотного узла.
Антистатические версии дымоприёмников в исполнении ESD применяются для оборудования рабочих мест согласно стандартам IEC 61340-5-1 и имеют заземляющий провод со встроенным резистором 1 мОм в разъеме.
Наконечники для ВУ серии FLEX
50 Стандартный:
Наконечники для алюминиевых дымоприёмников изготавливаются из прозрачного PETG и анодированного или крашеного алюминия. Материалы неприхотливы в уходе и выдерживают воздействие большинства чистящих средств.
50 Антистатический:
Очень важно, чтобы материалы наконечников были такими же, как материалы самого вытяжного устройства, чтобы сохранить проводимость системы. Это особенно актуально при работе с воздуховодами, которые подвержены постоянному электрическому заряду от воздуха. Воздуховоды этих дымоприёмников выполнены из хромированного алюминия и проводящего полипропилена.
FLEX
Вариант исполнения | Стандартное | Антистатическое
(взрывозащищённое) |
||||
---|---|---|---|---|---|---|
Вид вытяжного устройства | Рабочее расстояние |
Базовый артикул |
Дополнительный артикул | |||
Цвет шарниров | ||||||
Настольный без шарниров | 600 мм | 50-1-23 | -4 | -5 | -050 | -6 |
Настольный 2 секции | 700 мм | 50-21-1-23 | ||||
Настольный 3 секции | 900 мм | 50-3721-1-23 | ||||
Технические характеристики | Стандартное | Антистатическое | ||||
Рекомендуемый воздушный потолок | ||||||
Нормальный | 65 м2/час | 65 м2/час | ||||
Минимум | 45 м2/час | 45 м2/час | ||||
Максимум | 85 м2/час | 85 м2/час | ||||
Температура воздуха | От -15 °С до +90 °С | |||||
Диаметр | 50 мм (внешний) | 50 мм (внешний) | ||||
Материал исполнения комплектующих гибких минивытяжных устройств | ||||||
Воздуховоды | Анодированный алюминий | Хромированный алюминий (ТСР) | ||||
Шарниры | Полипропилен (РР) | Провод. полипропилен (РР) | ||||
Гибкий воздуховод | Проводящий пластик | Проводящий пластик | ||||
Прокладки | Полиэтилен (РЕ) | Провод. полипропилен (РР) | ||||
Фланцы | Полипропилен (РР) | Провод. полипропилен (РР) | ||||
Регулятор | Полиэтилен (РЕ) | Полиэтилен (РЕ) | ||||
Рукоятки затяжки | Полипропилен (РР) | Полипропилен (РР) | ||||
Шпильки | Кислотоустойчивая нержавеющая сталь AISI 316L | |||||
Пружины | Кислотоустойчивая нержавеющая сталь AISI 316L |
Модельный ряд и характеристики | ||
---|---|---|
Маркировка | Технические параметры | |
Модель | Артикул | Описание |
FLEX-ВУ-50 | 105 51 01 | Материал: шланг пластик POM, силиконовый круглый капюшон, присоединительный фланец и фурнитура. Диаметр руки: 50 мм. Длина блока: 1,4 метра |
FLEX-ВУ-75 | 105 51 02 | Материал: шланг пластик POM, силиконовый круглый капюшон, присоединительный фланец и фурнитура. Диаметр руки: 75 мм. Длина блока: 1,4 метра |
Стандартное исполнение (Standart) | ||
FLEX-600 (Standart) | 50-1-23(-4/-5/-050) | Настольный без шарниров |
FLEX-700 (Standart) | 50-21-1-23(-4/-5/-050) | Настольный 2 секции |
FLEX-900 (Standart) | 50-3721-1-23(-4/-5/-050) | Настольный 3 секции |
Антистатическое исполнение (ATEX) (взрывозащищённое исполнение) | ||
FLEX-600 (ATEX) | 50-1-23-6 | Настольный без шарниров |
FLEX-700 (ATEX) | 50-21-1-23-6 | Настольный 2 секции |
FLEX-900 (ATEX) | 50-3721-1-23-6 | Настольный 3 секции |
Рабочее расстояние – это максимальное расстояние от точки крепления дымоприёмника до источника загрязнения
