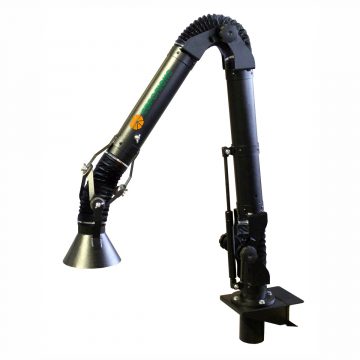

Мини-вытяжные устройства ВУ Ø 75/100/125 мм

Возможен заказ оборудования
с нестандартными размерами

Технологические процессы, при которых используется данное оборудование:

Фармацевтика
Пайка
Металлообработка
Сварка

Вытяжные устройства Ø 75/100/125 мм всех модификаций предназначены для удаления вредных веществ (пыли, паров газов и аэрозолей), образующихся при процессах пайки, лужения, точечной сварки и т.п. Они могут быть использованы в радиоэлектронной, химической, фармацевтической и других отраслях промышленности. Возможно применение устройства с консольной балкой для увеличения радиуса обслуживания (заказывается отдельно). Устройства соответствуют ТУ 282514-005-67512471-19.
Вытяжные устройства производятся в широком спектре моделей, отличающихся как длинами секций, так и рабочими расстояниями от точки крепления до источника загрязнения. Устройства легко и быстро монтируются в отверстие в столешнице, на струбцину, крепящуюся на кромку стола, или к настенному креплению.
Конструкция устройства позволяет максимально приблизить воронку к источнику выделения вредных веществ и добиться высокой эффективности их улавливания. Состоит из воронки, трёх жестких воздуховодов, соединенных шарнирно между собой. Фиксацию устройства обеспечивают шарниры и фрикционы.
Количество воздуха, которое должно удаляться от рабочего места, зависит от концентрации вредных веществ на рабочем месте. Вытяжное устройство может поворачиваться вокруг своей оси на 360о. Например, устройства диаметром воздуховодов 100 мм и диаметром воронки 150 мм рассчитаны на расход воздуха 100-250 м3/ч. В конструкции устройства предусмотрен кронштейн для крепления к стене или колонне, металлоконструкциям цеха. Рекомендуемая высота установки устройства – 40-50 см над рабочей поверхностью.
Устройство верхнего подключения с индексом «Н» (под опорой) устанавливается на стене или колонне, металлоконструкциях цеха. Для подключения устройства к вентиляционной сети, вентилятору или фильтру необходимо предусмотреть гибкий воздуховод (гофрированный шланг). Все устройства, независимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.

Дополнительно вытяжные устройства Ø 75/100/125 мм могут быть оснащены:
– рожковой воронкой;
– подсветкой, расположенной в воронке устройства;
– консолью для увеличения радиуса обслуживания.
Этот тип вытяжных устройств может применяться со всеми моделями фильтровальных агрегатов для пайки и лужения , а также с фильтровальными агрегатами серии «Фильтр-Мастер». Монтируется на рабочий стол при помощи струбцины или на стену при помощи кронштейна и соединяется с фильтровальным агрегатом при помощи воздуховода или гибкого рукава.

Модельный ряд и характеристики
Маркировка Технические и массогабаритные параметры
Модель Артикул Диаметр, мм L, мм L1, мм L2, мм Масса, кг
Стационарное исполнение
ВУ-1-75-С 104 20 01 75 1350 585 765 7,5
ВУ-1,5-75-С 104 20 02 75 1650 785 865 6,6
Навесное исполнение
ВУ-1-75-Н 105 20 01 75 1173 521 625 8,6
ВУ-1,5-75-Н 105 20 02 75 1373 621 752 8,8
Стационарное исполнение
ВУ-1,5-100-С 104 21 01 100 1580 810 770 11,8
ВУ-2-100-С 104 22 01 100 1980 1010 970 12,8
Навесное исполнение
ВУ-1,5-100-Н 105 21 01 100 1580 810 770 11,8
ВУ-2-100-Н 105 22 01 100 1980 1010 970 11,0
Стационарное исполнение
ВУ-2-125-С 104 21 02 125 2040 1010 1030 12,4
ВУ-3-125-С 104 21 03 125 2840 1410 1430 14,5
Навесное исполнение
ВУ-2-125-Н 105 21 02 125 2040 1010 1030 13,5
ВУ-3-125-Н 105 21 03 125 2840 1410 1430 14,0
